Kraj: Austria
Nazwa projektu: Szpital regionalny Hohenems
Obszar: Opieka medyczna
Zastosowania: Analiza sieci i pozyskiwanie danych energetycznych z alokacją centrów kosztów
Opis projektu:
Miasto Hohenems znajduje się w centrum najbardziej wysuniętego na zachód kraju związkowego Austrii, Vorarlberg, i liczy około 15 000
mieszkańców.
LKH Hohenems ma 142 łóżka szpitalne i łączną powierzchnię około 16 000 m².
W trakcie całkowitej renowacji budynku, w tym urządzeń technicznych wdrożono system gromadzenia danych energetycznych. Dla pomiaru parametrów elektrycznych wykorzystano produkty Janitza. Kompleksowa analiza sieci zasilającej i wielu obszarów dostaw umożliwiła kompleksową alokację centrum kosztów.
Szpital jest zaopatrywany w energię przez 2 systemy transformatorowe z sieci zasilającej Vorarl z sieci zasilającej elektrowni Vorarlberg. Zasilanie awaryjne jest dostarczane przez generator diesla.
Dystrybucja energii jest podzielona na dwa obszary:
– Zasilanie ogólne
– Zasilanie bezpieczeństwa (dostarczane przez generator awaryjny w przypadku awarii sieci).
Do pełnej analizy sieci wykorzystano UMG 507 w każdym z punktów zasilania.

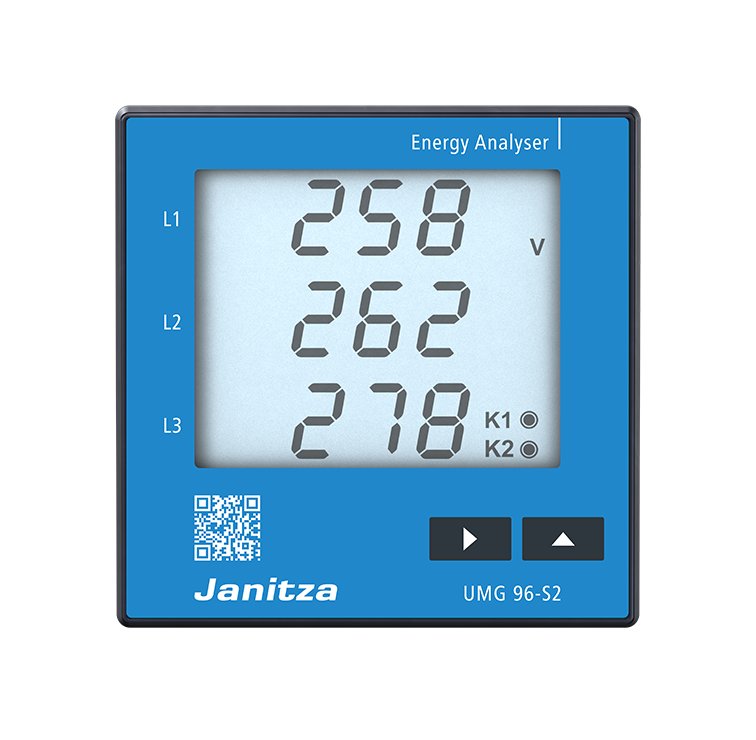

W celu przeprowadzenia pomiarów cząstkowych dla wszystkich istotnych elementów zainstalowano 52 urządzenia UMG 96S. Te
te małe wielofunkcyjne urządzenia pomiarowe rejestrują między innymi obiekty takie jak podłogi, kuchnie, działy, obszary techniczne,
systemy UPS, systemy wentylacyjne,…
Wszystkie uniwersalne urządzenia pomiarowe UMG 507 i UMG 96S zostały zainstalowane w głównej rozdzielnicy niskiego napięcia.
Komunikacja i transfer danych między urządzeniami pomiarowymi odbywa się za pośrednictwem RS485 Modbus-RTU.

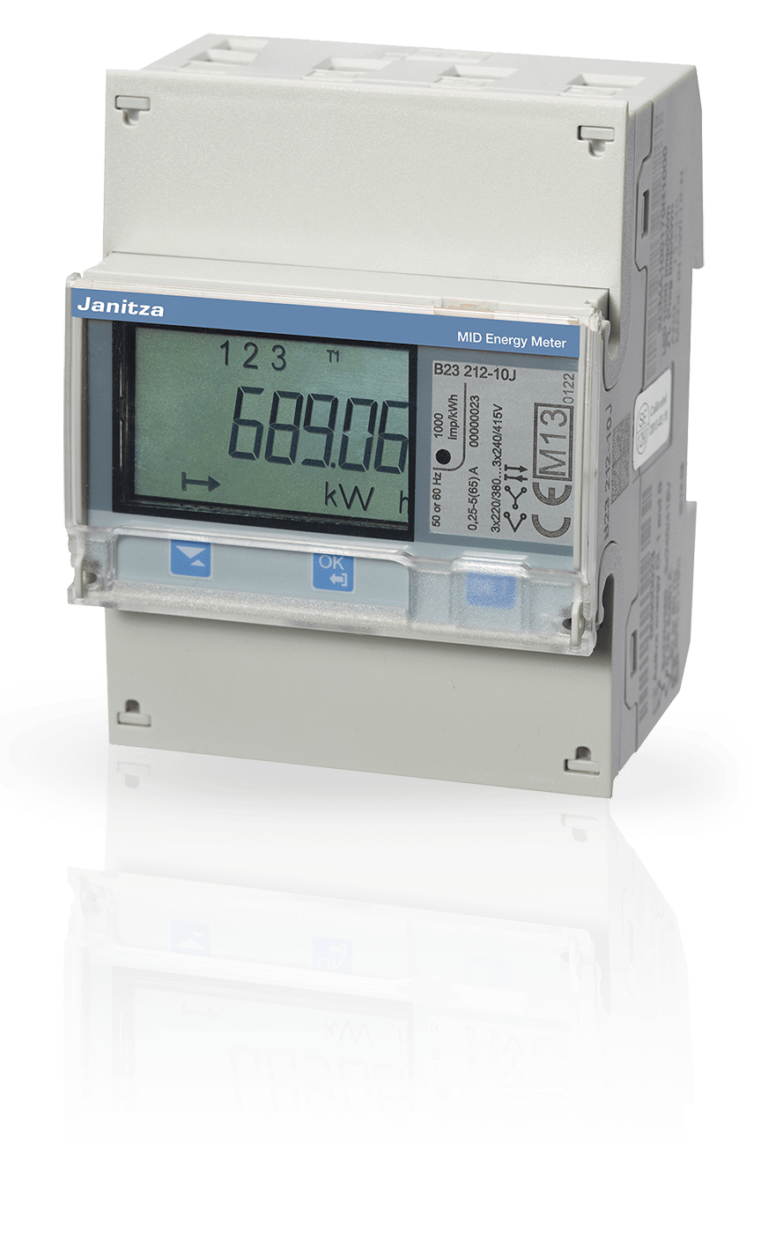

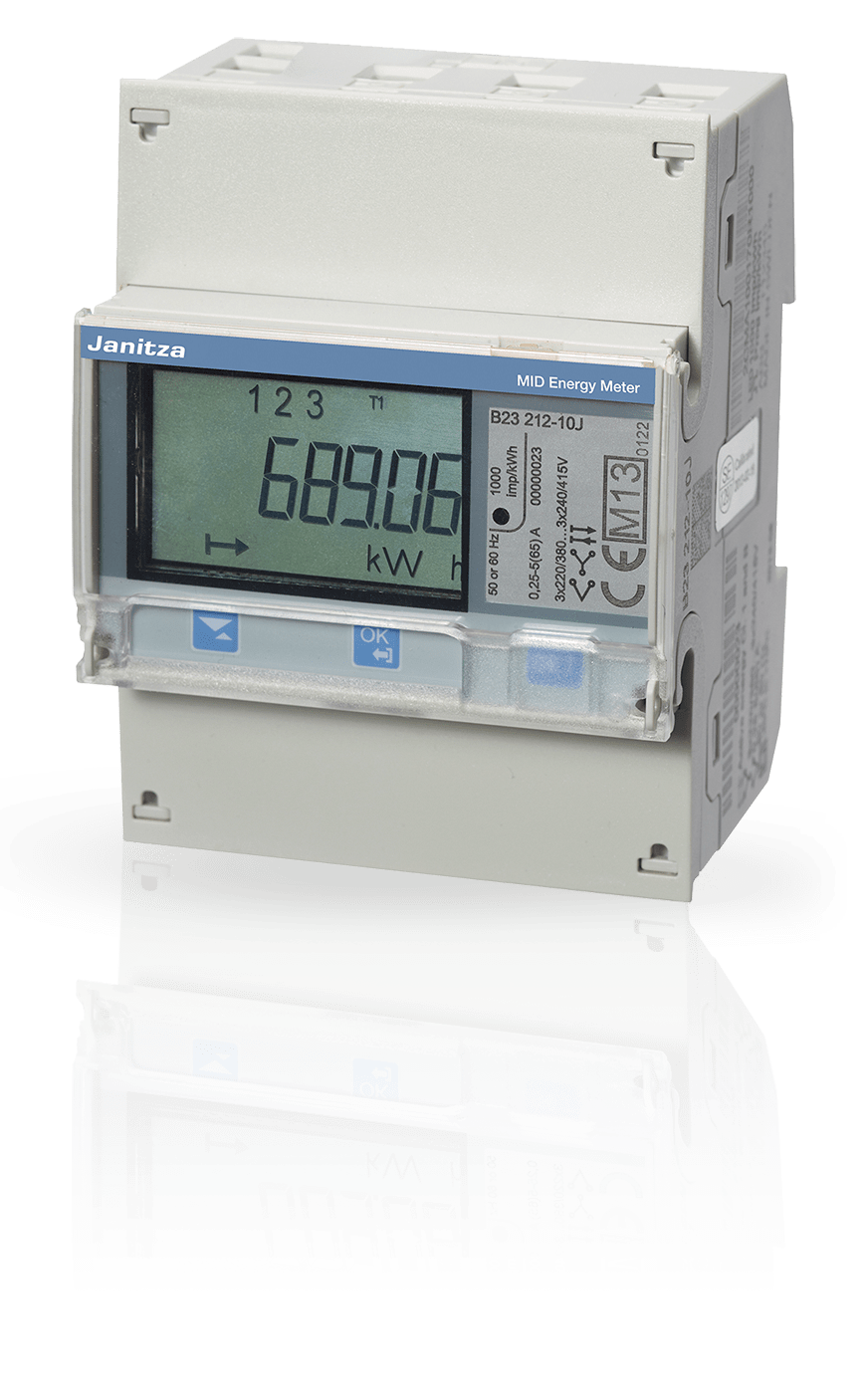

Ponieważ dane energetyczne są rejestrowane za pomocą urządzeń M-Bus w pozostałej części budynku, zainstalowano kolejne 25 liczników energii z modułami komunikacyjnymi M-Bus. Umożliwia to transakcje, które nie są zasilane bezpośrednio z głównej tablicy rozdzielczej.
Gromadzenie, archiwizacja i wizualizacja danych są realizowane przez system zarządzania budynkiem firmy Siemens, który jest używany w szpitalu w Hohenems.
