REJESTRATOR DANYCH PRODATA® 2 JANITZA
Czy to energia elektryczna, czy woda – gaz, para czy ciśnienie: Rejestrator danych ProData®2 Janitza rejestruje i zapisuje wszystkie dane dotyczące zużycia i procesu, a także komunikaty o stanie (np. ustawienia przełączników).
Inteligentny i kompaktowy: oszczędzaj koszty energii dzięki uniwersalnemu rejestratorowi danych PRODATA® 2 Janitza:
– Podstawa do kompleksowego systemu zarządzania energią (ISO 50001)
– Mapowanie wszystkich danych dotyczących zużycia i procesu (prąd, woda, gaz, para, ciśnienie, itp.)
– Monitorowanie stanów przełączania (np. Wyłącznik, itp.)
– Analiza zużycie energii i godziny pracy REJESTRATOR DANYCH PRODATA® 2
– Elastyczna integracja z systemami nadrzędnymi (bramka Modbus-Ethernet)
– Długotrwałe przechowywanie danych z 32 MB wbudowanej pamięci
– Zapisywanie 24 różnicowych miesięcznych wartości energii oraz maksymalnych wartości mocy – dla każdego z piętnastu indywidualnych wejść na pokładzie
– Bezpośredni odczyt i analiza danych za pomocą oprogramowania GridVis® do monitorowania sieci energetycznej
– Możliwość programowania 64 niezależnych timerów tygodniowych
– Konwersja taryf: Każdemu wejściu cyfrowemu można przypisać wybraną taryfę od 1 do 8
REJESTRATOR DANYCH PRODATA® 2 JANITZA
Czy to energia elektryczna, czy woda – gaz, para czy ciśnienie: Rejestrator danych ProData®2 Janitza rejestruje i zapisuje wszystkie dane dotyczące zużycia i procesu, a także komunikaty o stanie (np. ustawienia przełączników).
Nr katalogowy |
52.24.011 |
Napięcie zasilania |
20 – 250 V AC lub20 – 300 V DC |
Kategoria przepięciowa |
300 V CAT II |
Pobór energii |
max. 4 VA / 2 W |
Właściwości |
|
Zastosowanie w sieciach niskiego napięcia |
• |
Inne pomiary |
|
Pomiar godzin pracy |
• |
Zegar |
• |
Rejestracja danych |
|
Pamięć (Flash) |
32MB |
Wartości średnie, minimalne i maksymalne |
• |
Komunikaty alarmowe |
• |
Monitorowanie wartości progowych |
• |
Znak czasu |
• |
Wejścia wyjścia |
|
Wejścia cyfrowe |
15 |
Wyjścia cyfrowe (jako przełączające lub impulsowe) |
3 |
Wejście pomiaru temperatury |
1 |
Ochrona hasła |
• |
Komunikacja |
|
Interfejs |
|
RS485: 9.6 – 115.2 kbps |
• |
Ethernet 10/100 Base-TX (gniazdo RJ-45) |
• |
Protokoły |
|
Modbus RTU, Modbus TCP |
• |
Brama Modbus do konfiguracji Master-Slave * 1 |
• |
NTP (synchronizacja czasu) |
• |
DHCP |
• |
TCP/IP |
• |
ICMP (Ping) |
• |
Oprogramowanie do monitorowania sieci energetycznej GridVis®-Basic * 2 |
|
Wykresy online i historyczne |
• |
Bazy danych (Janitza DB, Derby DB); MySQL, MS SQL z wyższymi wersjami GridVis®) |
• |
Raporty ręczne (energia) |
• |
Widoki topologii |
• |
Czytanie ręczne |
• |
Zestawy wykresów |
• |
Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus.• = w zestawie – = brak w zestawie* 1 Użycie jako urządzenia podrzędnego Modbus RTU nie jest możliwe w tym trybie. ProData może przekazywać żądania tylko do urządzenia podrzędnego Modbus; nie może samodzielnie żądać urządzeń podrzędnych Modbus.* 2 Opcjonalne funkcje dodatkowe w pakietach GridVis®-Professional, GridVis®-Enterprise iGridVis®-Service.* 3 Wymagany zewnętrzny moduł wtykowy rezystora S0 do podłączenia do przetwornika impulsów S0 (nr art .: 52.24.111) |
|
POŁĄCZENIE ETHERNET
Połączenie Ethernet umożliwia wyjątkowo prostą i wszechstronną integrację z siecią IT. Urządzenia pomiarowe UMG z połączeniem Ethernet obsługują różne protokoły IP, takie jak TCP/IP, HTTP, FTP, SNMP, DHCP, TFTP, SMTP, BACnet (opcjonalnie) itp.
WEJŚCIE TERMISTORA
Zintegrowane wejście termistora dla elementów termicznych (PT 100/1000, KTY 83 lub 84) można wykorzystać na różne sposoby. Dlatego wrażliwe części systemu mogą mieć dodatkową ochronę oprócz monitorowania prądu i mocy, np. temperatura transformatora. Typowe obszary zastosowań to monitorowanie temperatury w głównych systemach rozdzielczych niskiego napięcia, transformatorach lub szafach serwerowych.
WEJŚCIE/WYJŚCIE IMPULSOWE
Wejścia impulsowe mogą służyć do rejestracji wartości liczników takich jak wodomierze i gazomierze za pomocą urządzeń pomiarowych UMG. Wykorzystując wyjścia impulsowe jako przetwornik wartości mierzonej, impulsy robocze można przekazać do systemów sterowania takich jak systemy BCS, PLC, SCADA.
PAMIĘĆ
Wiele urządzeń pomiarowych UMG posiada własną pamięć zawierającą typowe zakresy rejestracji do 2 lat. Nagrywanie jest dowolnie konfigurowalne. Pamięć o pojemności 128 megabajtów może zapisać około 5 000 000 wartości.
BRAMKA ETHERNET-MODBUS
Bramka Ethernet Modbus może być wykorzystana do łatwego włączenia urządzeń Modbus RTU podłączonych do urządzenia głównego jako urządzeń podrzędnych w architekturze Ethernet. Jest to możliwe również za pośrednictwem interfejsu Modbus RTU dla urządzeń o identycznych formatach plików i pasujących kodach funkcji.
MONITOROWANIE WARTOŚCI PROGOWEJ
Monitorowanie wartości progowej można przypisać zarówno do zarządzania alarmami, jak i operacji przełączania. Odpowiednie urządzenia pomiarowe UMG posiadają wyjścia cyfrowe, które nadają się jako wyjścia przełączające. Dlatego też niektóre reakcje można zautomatyzować w przypadku przekroczenia lub nieosiągnięcia wartości progowej.
Ogólny przegląd najważniejszych funkcji rejestratora danych ProData® 2.
INTELIGENTNY I KOMPAKTOWY: OSZCZĘDNOŚĆ KOSZTÓW ENERGII DZIĘKI UNIWERSALNEMU REJESTRATOROWI DANYCH:
•Podstawa kompleksowego systemu zarządzania energią (ISO 50001)
•Mapowanie wszystkich danych dotyczących zużycia i procesu (prąd, woda, gaz, para, ciśnienie itp.)
•Monitorowanie stanów przełączania (np. wyłączników itp.)
•Analiza zużycia energii i godzin pracy
•Elastyczna integracja z systemami nadrzędnymi (bramka Modbus-Ethernet) – wartości dla każdego z piętnastu indywidualnych wejść na pokładzie
•Długoterminowe przechowywanie danych w pamięci pokładowej 32 MB
•Zapis 24 różnicowych miesięcznych wartości energii oraz mocy maksymalnej
•Bezpośredni odczyt i analiza danych za pomocą oprogramowania GridVis
•Swobodne programowanie 64 niezależnych tygodniowych timerów
•Konwersja taryf: Każdemu wejściu cyfrowemu można przypisać wybraną taryfę od 1 do 8
Rys.: Konsolidacja różnych mediów konsumpcyjnych
UNIWERSALNY REJESTRATOR DANYCH DLA WSZYSTKICH NOŚNIKÓW DANYCH
•15 wejść cyfrowych / impulsowych
•3 wyjścia cyfrowe, przełączane przez Modbus, timer tygodniowy, wartość progowa i monitorowanie temperatury
•Wejście pomiaru temperatury
•Interfejs Ethernet (ModbusTCP/IP, NTP …)
•RS485 (Modbus RTU, slave, do 115 kbps)
•32 MB pamięci flash na dane
•Funkcja zegara i baterii
•64 tygodniowe timery
•Monitorowanie wartości progowej
•Funkcja bramki Modbus-Ethernet
•Zapisywanie wartości minimalnych i maksymalnych (ze znacznikiem czasu)
•Konfigurowalne rekordy, które mogą być odczytywane przez RS485 i Ethernet
Rys: Łatwa integracja istniejących liczników
ZASTOSOWANIA
•EnMS zgodnie z ISO 50001
•Integracja wcześniej zainstalowanych liczników impulsów w systemie EnMS
•Rejestrowanie wartości nieelektrycznych
•Generowanie wskaźników wydajności (kluczowe liczby)
•Rejestrowanie i monitorowanie komunikatów o stanie
•Generowanie alarmów
•Bramka Ethernet-Modbus-Slave
ETHERNET Z FUNKCJĄ BRAMKI
•Komunikacja przez Ethernet i Modbus RS485
•Prosta integracja z siecią LAN
•Szybki i niezawodny transfer danych
•Dostęp do danych pomiarowych za pośrednictwem różnych kanałów
PROSTA INTEGRACJA ISTNIEJĄCYCH LICZNIKÓW
•Możliwość łatwej integracji i odczytu podrzędnych urządzeń podrzędnych …•Modbus (np. liczników energii elektrycznej) za pośrednictwem bramy Modbus-Ethernet.
•Wygodne rejestrowanie pomiarów z liczników wszystkich marek z wyjściem impulsowym S0
PRZEMYŚLANY DO OSTATNIEGO (ISTOTNEGO) SZCZEGÓŁU
•Wewnętrzny zegar generuje precyzyjne dane i informacje o czasie dla zapisów i zdarzeń
•Stałe działanie zegara dzięki wbudowanej baterii awaryjnej
•Bateria nie jest zainstalowana na stałe; możliwa jest jej wygodna wymiana
PRODATA JEST ULUBIEŃCEM OSÓB PRAKTYCZNYCH
•Szeroki zakres zasilacza (20 – 250 V AC, 20 – 300 V DC)
•Automatyczne wykrywanie Baud interfejsu komunikacyjnego
•Przykręcane zaciski wtykowe
•Łatwo regulowany zewnętrznie adres Modbus
•Szybki montaż na szynie DIN

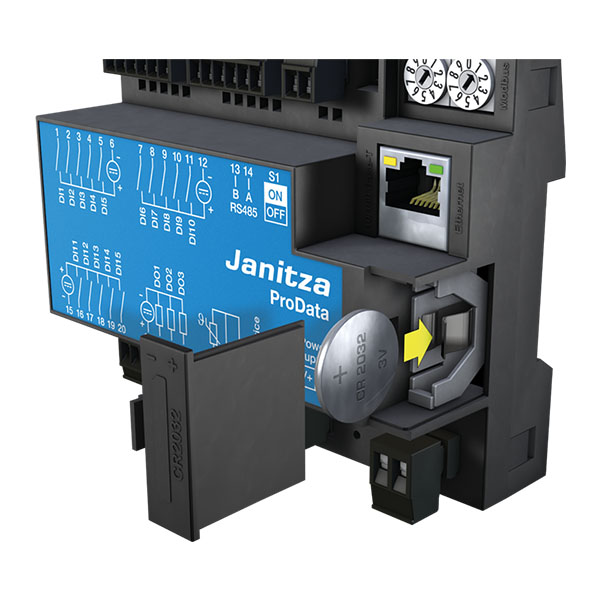

Rys: Łatwa wymiana baterii podczas pracy
