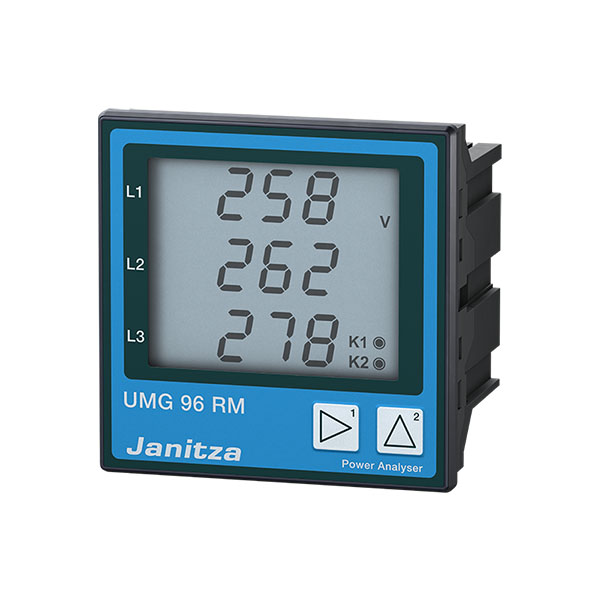

Numer katalogowy: 5222062
Obszary zastosowań:
– Pomiar, monitorowanie i sprawdzanie charakterystyk elektrycznych w systemach dystrybucji energii
– Rejestracja profili obciążenia w systemach zarządzania energią (np. ISO 50001)
– Akwizycja zużycia energii do analizy miejsc powstawania kosztów
– Przetwornik wartości mierzonej do systemów zarządzania budynkiem lub PLC (Modbus)
– Monitorowanie charakterystyk jakości energii, np harmoniczne do 40. harmonicznej
– Monitorowanie prądu resztkowego (RCM)
•Uniwersalny miernik:
– Monitorowanie prądu roboczego dla ogólnych parametrów elektrycznych
– Wysoka przejrzystość dzięki wielostopniowemu i skalowalnemu systemowi pomiarowemu w zakresie pomiaru energii
– Akwizycja zdarzeń poprzez ciągły pomiar z wysoką rozdzielczością 200 ms
•Urządzenie RCM:
– Ciągłe monitorowanie prądów różnicowych (Monitor prądu resztkowego, RCM)
– Alarmowanie w przypadku osiągnięcia ustawionego progu prądu zwarciowego
– Reakcje w czasie zbliżonym do rzeczywistego w celu wyzwolenia środków zaradczych
– Stały pomiar RCM dla systemów pracujących w trybie ciągłym bez możliwości wyłączenia
•Urządzenie do pomiaru energii:
– Ciągłe gromadzenie danych dotyczących energii i profili obciążeń
– Niezbędne zarówno w odniesieniu do efektywności energetycznej, jak i do bezpiecznego projektowania systemów dystrybucji energii
•Analizator harmonicznych / rejestrator zdarzeń:
– Analiza poszczególnych harmonicznych dla prądu i napięcia
– Zapobieganie przestojom w produkcji
– Znacząco dłuższa żywotność sprzętu
– Szybka identyfikacja i analiza wahań jakości energii za pomocą przyjaznych dla użytkownika narzędzi (GridVis®)
•Szeroki wybór taryf:
– 7 taryf dla energii efektywnej (zużycie, dostawa i bez backstop)
– 7 taryf dla energii biernej (indukcyjnej, pojemnościowej i bez backstop)
– 7 taryf dla energii pozornej
– L1, L2 i L3, dla każdej fazy
•Najwyższy możliwy stopień niezawodności:

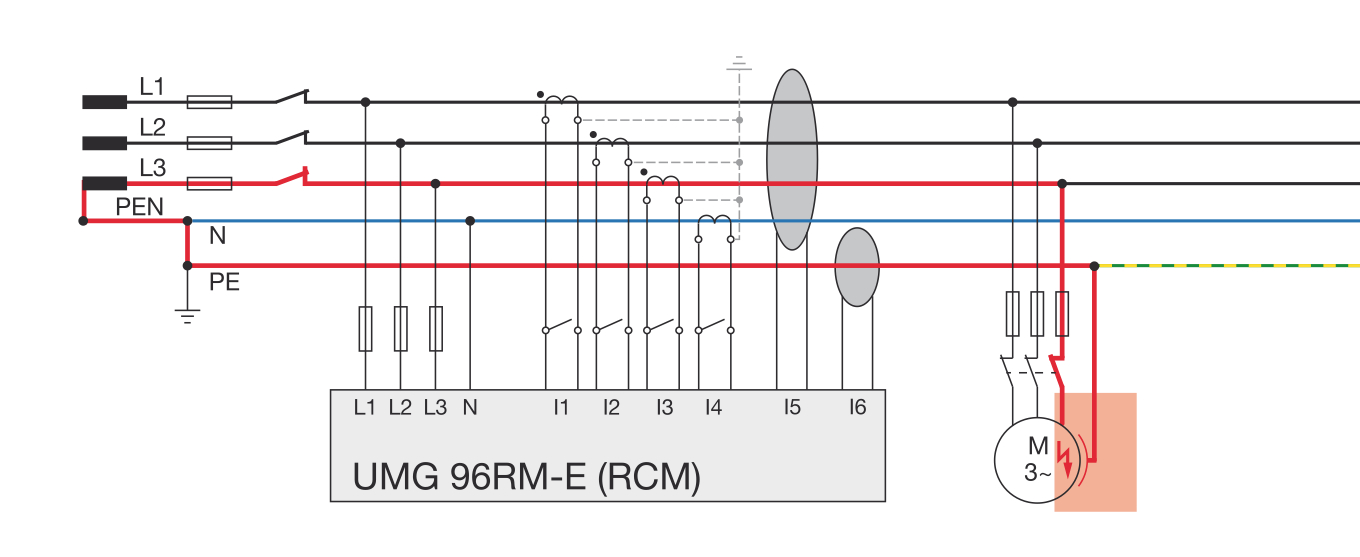

– Ciągły pomiar prądu upływu

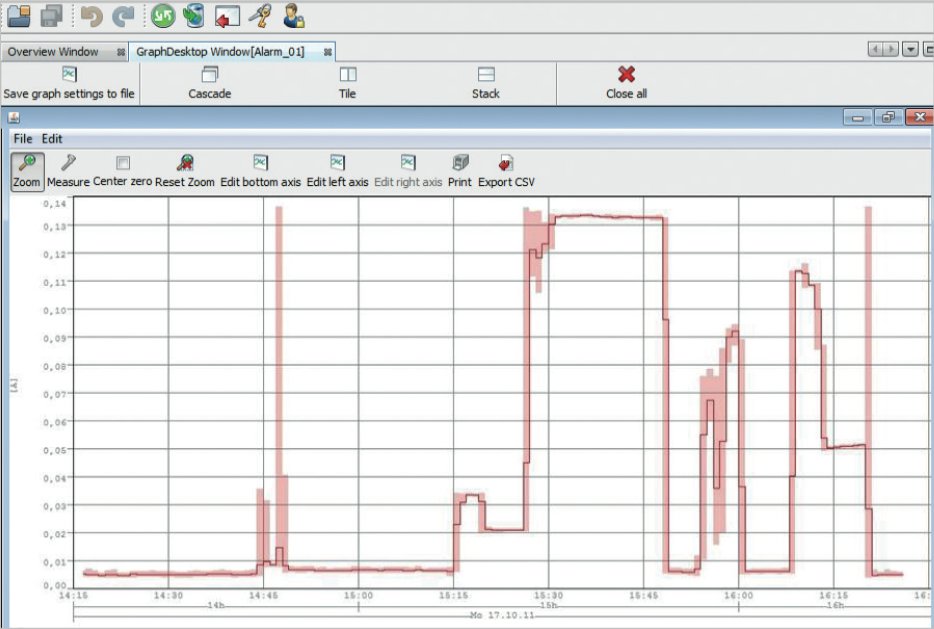

– Dane historyczne: Długoterminowe monitorowanie prądu różnicowego umożliwia identyfikację zmian w odpowiednim czasie, np. awarie izolacji
– Charakterystyki czasowe: Rozpoznawanie zależności czasowych
– Zapobieganie przenoszeniu przewodu neutralnego
– Wartości progowe RCM można zoptymalizować dla każdego indywidualnego przypadku: Stała, dynamiczna i skokowa wartość progowa RCM
– Monitorowanie CGP (centralny punkt uziemienia) i paneli podrozdzielniczych

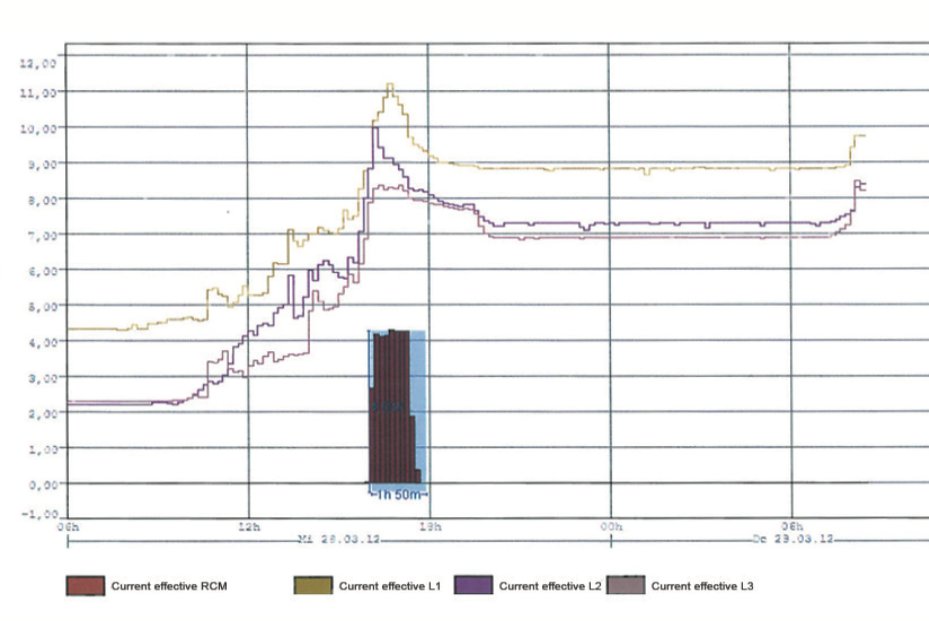

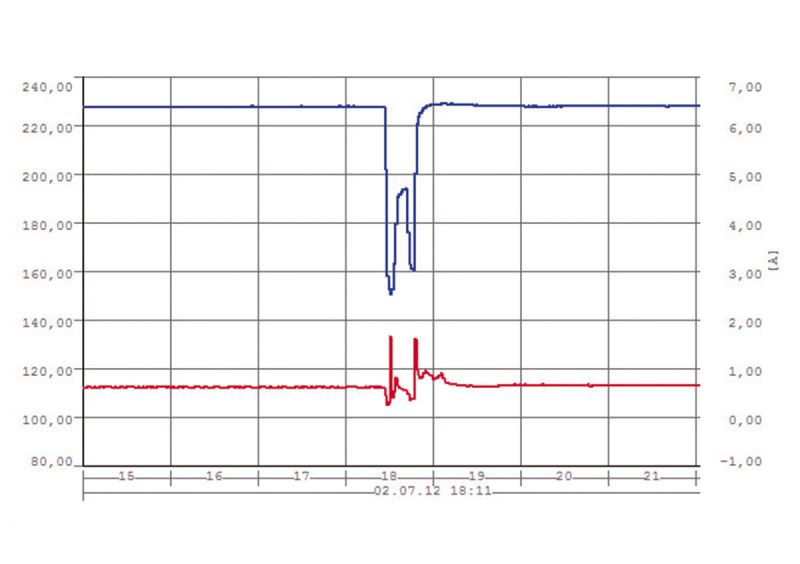

•Analiza zdarzeń związanych z prądami zwarciowymi:
– Lista zdarzeń ze znacznikiem czasu i wartościami
– Prezentacja prądów zwarciowych z charakterystyką i czasem trwania
– Odtwarzanie prądów fazowych podczas udaru prądu zwarciowego
– Prezentacja napięć fazowych podczas udaru prądu zwarciowego

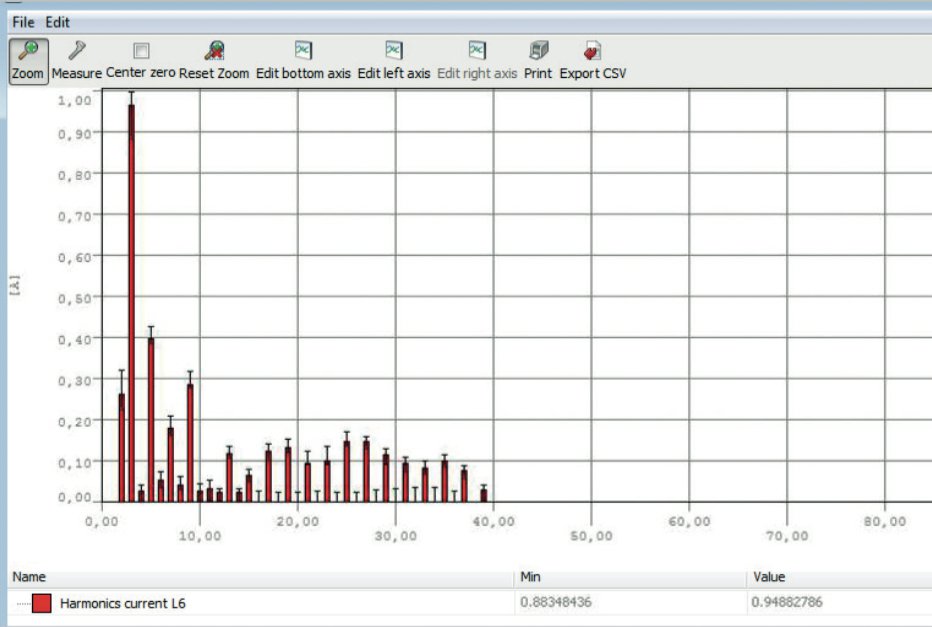

•Analiza składowych harmonicznych prądu zwarciowego:
– Częstotliwości prądów zwarciowych (typ zwarcia)
– Piki prądowe poszczególnych składowych częstotliwości w A i%
– Analiza harmonicznych do 40-tej harmonicznej
– Wartości maksymalne z wyświetlaniem słupkowym w czasie rzeczywistym
•Cyfrowe IO:
– Rozbudowana konfiguracja IO dla inteligentnej integracji, zadań alarmowych i kontrolnych
UMG 96RM-E |
||||
Nr. katalogowy (90–277 V AC / 90–250 V DC) |
5222062 |
|||
Nr. katalogowy (24-90 V AC / 24-90 V DC) |
52.22.063 |
|||
Komunikacja BACnet |
52.22.081 |
|||
Właściwości |
||||
Masa netto (z dołączonymi złączami) |
około. 370 g (0,82 funta) |
|||
Waga opakowania (z akcesoriami) |
około. 950 g (2,09 funta) |
|||
Bateria |
Bateria litowa CR2032, 3V (atest m.in. UL 1642) |
|||
Żywotność podświetlenia |
40000 h (podświetlenie zmniejsza się o około 50% w tym okresie) |
|||
Transport i przechowywaniePoniższe informacje dotyczą urządzeń transportowanych lub przechowywanych w oryginalnym opakowaniu |
||||
Swobodny spadek |
1m |
|||
Temperatura |
K55 (-25° C do +70° C) (–13 °F ..do 158 °F) |
|||
Wilgotność względna |
0 do 90% RH |
|||
Warunki otoczenia podczas pracyUMG 96RM jest przeznaczony do zastosowań stacjonarnych w warunkach atmosferycznych. Klasa ochrony II wg. z IEC 60536 (VDE 0106, część 1). |
||||
Znamionowy zakres temperatur |
K55 (–10° C do +55° C) (14 °F ..do 131 °F) |
|||
Wilgotność względna |
0 do 75% RH |
|||
Wysokość eksploatacji |
0 do 2000 m nad poziomem morza |
|||
Stopień zanieczyszczenia |
2 |
|||
Pozycja montażowa |
pionowo |
|||
Wentylacja |
wentylacja wymuszona nie jest wymagana |
|||
Ochrona przed wnikaniem ciał stałych i wody– Przód– Tył– Przód z uszczelką |
IP40 zgodnie z EN60529IP20 zgodnie z EN60529IP54 zgodnie z EN60529 |
|||
Napięcie zasilania |
||||
Opcja 230 V |
Zakres nominalny |
90 V – 277 V (50/60 Hz) lub DC 90 V – 250 V; 300 V CAT III |
||
Pobór energii |
max. 7.5 VA / 4 W |
|||
Opcja 24 V |
Zakres nominalny |
24 V – 90 V AC / DC; 150 V CAT III |
||
Pobór energii |
max. 7.5 VA / 5 W |
|||
Zakres pracy |
± 10% zakresu nominalnego |
|||
Bezpiecznik wewnętrzny, niewymienny |
Typ T1A / 250 V / 277 V zgodnie z IEC 60127 |
|||
Zalecenie dotyczące maksymalnej liczby urządzeń na wyłączniku nadprądowym: opcja 230 V:wyłącznik nadprądowy B6A: maks. 4 urządzenia / wyłącznik nadprądowy B16A: maks. 11 urządzeńOpcja 24 V: Wyłącznik nadprądowy B6A: maks. 3 urządzenia / wyłącznik nadprądowy B16A: maks. 9 urządzeń |
||||
Wyjścia cyfrowe2 i 3 opcjonalne dodatkowe wyjścia cyfrowe, przekaźnik półprzewodnikowy, bez zabezpieczenia przed zwarciem |
||||
Napięcie przełączania |
Max. 33 V AC, 60 V DC |
|||
Prąd przełączania |
max. 50 mAeff AC/DC |
|||
Czas odpowiedzi |
10/12 okresów 10 ms * |
|||
Wyjście impulsowe (impulsy energii) |
max. 50 Hz |
|||
* Czas odpowiedzi, np. przy 50 Hz: 200 ms 10 ms = 210 ms |
||||
Wejścia cyfrowe3 opcjonalne dodatkowe wyjścia cyfrowe, przekaźnik półprzewodnikowy, nieodporne na zwarcia |
||||
Maksymalna częstotliwość licznika |
20 Hz |
|||
Obecny sygnał wejściowy |
18 V do 28 V DC (typowo 4 mA) |
|||
Brak sygnału wejściowego |
0 do 5 V DC, prąd mniejszy niż 0,5 mA |
|||
Wejście pomiaru temperatury2 wejścia opcjonalne |
||||
Czas aktualizacji |
1 sekunda |
|||
Podłączane czujniki |
PT100, PT1000, KTY83, KTY84 |
|||
Całkowite obciążenie (kabel czujnika) |
max. 4 kOhm |
|||
Typ czujnika |
Zakres temperatury |
Zakres rezystorów |
Niepewność pomiaru |
|
KTY83 |
–55° C … +175° C (–67 °F ..do 347 °F) |
500 Ohm do 2.6 kOhm |
±1.5% rng |
|
KTY84 |
–40° C … +300° C (–40 °F ..do 572 °F) |
350 Ohm do 2.6 kOhm |
±1.5% rng |
|
PT100 |
–99° C … +500° C (–146.2 °F …do 932 °F) |
60 Ohm do 180 Ohm |
±1.5% rng |
|
PT1000 |
–99° C … +500° C (–146.2 °F ..do 932 °F) |
600 Ohm do 1.8 kOhm |
±1.5% rng |
|
Długość kabla(wejścia / wyjścia cyfrowe, wejście pomiaru temperatury) |
||||
Do 30 m |
nie ekranowane |
|||
Dłuższy niż 30 m |
ekranowany |
|||
Interfejs szeregowy |
||||
RS485 to Modbus RTU/Slave |
9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps |
|||
Długość zdzierania |
7mm |
|||
Pomiar napięcia |
||||
Trójfazowe systemy 4-przewodowe o napięciach znamionowych |
277 V/480 V (±10%) |
|||
Trójfazowe systemy 3-przewodowe, nieuziemione, na napięcia znamionowe |
IT 480V (±10%) |
|||
Kategoria przepięciowa |
300 V CAT III |
|||
Skok napięcia pomiarowego |
4 kV |
|||
Zakres pomiaru L-N |
01) do 300 Vrms (maks. przepięcie 520 Vrms) |
|||
Zakres pomiaru L-L |
01)do 520 Vrms(max. przepięcie 900 Vrms) |
|||
Rozkład |
0.01 V |
|||
Współczynnik szczytu |
2,45 (w odniesieniu do zakresu pomiarowego) |
|||
Impedancja |
3 MΩ/fazę |
|||
Pobór energii |
około. 0,1 VA |
|||
Częstotliwość próbkowania |
21,33 kHz (50 Hz), 25,6 kHz (60 Hz) dla każdego kanału pomiarowego |
|||
Częstotliwość drgań podstawowych– Rozdzielczość |
45 Hz do 65 Hz0.01 Hz |
|||
1) UMG 96RM-E może określać zmierzone wartości tylko wtedy, gdy na wejściu pomiaru napięcia jest przyłożone napięcie L1-N większe niż 20 Veff (pomiar 4-przewodowy) lub napięcie L1-L2 większe niż 34 Veff (pomiar 3-przewodowy) V1. |
||||
Pomiar prądu I1 – I4 |
||||
Prąd znamionowy |
5A |
|||
Zakres pomiaru |
0 do 6 Arms |
|||
Współczynnik szczytu |
1.98 |
|||
Rozkład |
0,1 mA (wyświetlacz 0,01 A) |
|||
Kategoria przepięciowa |
300 V CAT II |
|||
Skok napięcia pomiarowego |
2 kV |
|||
Pobór energii |
około. 0,2 VA (Ri = 5 mΩ) |
|||
Przeciążenie przez 1 sek. |
120 A (sinusoidalny) |
|||
Częstotliwość próbkowania |
20 kHz |
|||
Monitorowanie prądu różnicowego I5 / I6 |
||||
Prąd znamionowy |
30 mArms |
|||
Zakres pomiaru |
0 to 40 mArms |
|||
Prąd wyzwalający |
50 µA |
|||
Rozkład |
1 µA |
|||
Współczynnik szczytu |
1,414 (dotyczy 40 mA) |
|||
Obciążenie |
4 Ohm |
|||
Przeciążenie przez 1 sek. |
5 A |
|||
Długotrwałe przeciążenie |
1 A |
|||
Przeciążenie przez 20 ms |
50 A |
|||
Monitorowanie prądu różnicowego |
zgodnie z IEC / TR 60755 (2008-01), Typ A Typ B |
|||
Połączenie Ethernet |
||||
Połączenie |
RJ45 |
|||
Funkcje |
Brama Modbus, wbudowany serwer sieciowy (HTTP |
|||
Protokoły |
TCP / IP, klient DHCP (BootP), Modbus / TCP (Port 502), ICMP (Ping), NTP, Modbus RTU przez Ethernet (Port 8000), FTP, SNMP |
|||

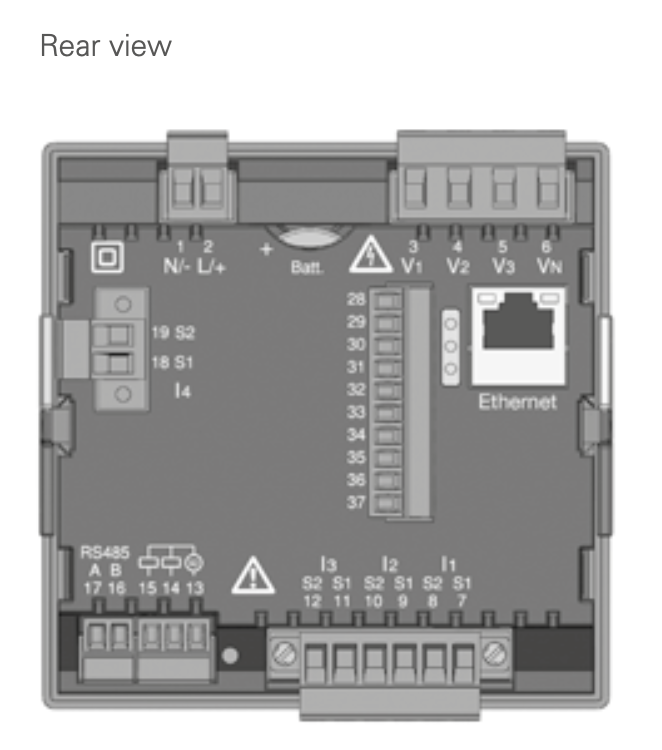

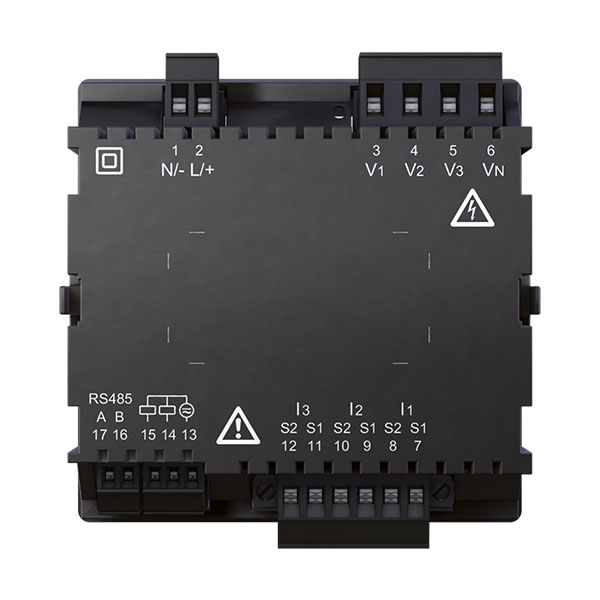

Zdolność przyłączeniowa zacisków (napięcie zasilania)Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód! |
||||
Jednordzeniowy, wielordzeniowy, drobnozwojowy |
0.2 – 2.5 mm2, AWG 26 – 12 |
|||
Kołki zaciskowe, osłona końca rdzenia |
0.2 – 2.5 mm2 |
|||
Moment dokręcania |
0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) |
|||
Długość zdzierania |
7 mm (0,2756 cala) |
|||
Zdolność przyłączeniowa zacisków (pomiar napięcia i prądu)Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód! |
||||
Obecny |
Napięcie |
|||
Jednordzeniowy, wielordzeniowy, drobnozwojowy |
0.2 – 2.5 mm2, AWG 26-12 |
0.08 – 4.0 mm2, AWG 28-12 |
||
Kołki zaciskowe, osłona końca rdzenia |
0.2 – 2.5 mm2 |
0.2 – 2.5 mm2 |
||
Moment dokręcania |
0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) |
0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) |
||
Długość zdzierania |
7 mm (0.2756 cala) |
7 mm (0.2756 cala) |
||
Zdolność przyłączeniowa zacisków (wejścia pomiarowe prądu resztkowego i temperatury oraz wejścia / wyjścia cyfrowe) |
||||
Sztywny / elastyczny |
0.14 – 1.5 mm2, AWG 28-16 |
|||
Elastyczny z osłoną na końcu rdzenia bez rękawa z tworzywa sztucznego |
0.20 – 1.5 mm2 |
|||
Elastyczny z osłoną na końcu rdzenia z plastikową tuleją |
0.20 – 1.5 mm2 |
|||
Moment dokręcania |
0,20 – 0,25 Nm (1,77 – 2,21 funta-siły cala) |
|||
Zdolność podłączenia terminala (interfejs szeregowy) |
||||
Jednordzeniowy, wielordzeniowy, drobnożyłowy |
0.20 – 1.5 mm2 |
|||
Kołki zaciskowe, osłona końca rdzenia |
0.20 – 1.5 mm2 |
|||
Moment dokręcania |
0,20 – 0,25 Nm (1,77 – 2,21 funta-siły cala) |
|||
Długość zdzierania |
7 mm (0.2756 cala) |
|||
•Komunikacja:
– Modbus (RTU, TCP, Gateway)
– TCP / IP
– HTTP (konfigurowalna strona główna)
– FTP (transfer plików)
– SNMP
– NTP (synchronizacja czasu)
– SMTP (funkcja e-mail)
– DHCP
– SNTP
– TFTP
– BACnet (opcjonalnie
•Interfejsy:
– RS485
– Ethernet
•Dokładność pomiaru:
– Energia: klasa 0,5S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2%
•Jakość energii:
– Harmoniczne do 40. harmonicznej
– Składowe pola wirującego
– Współczynnik zniekształceń THD-U / THD-I
•Sieci:
– Sieci TN, TT, IT
– Sieci 3 i 4-fazowe
– Do 4 sieci jednofazowych
•Pamięć danych pomiarowych:
– 256 MB Flash
•Pomiar temperatury:
– PT100, PT1000, KTY83, KTY84
•2 wyjścia cyfrowe:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne
– Zdalne przez Modbus / Profibus
•3 cyfrowe wejścia / wyjścia:
– Używane jako wejścia lub wyjścia
•2 wejścia analogowe:
– Wejście analogowe, temperaturowe lub różnicowo-prądowe (RCM)
•Oprogramowanie do monitorowania sieci energetycznej:
– Bezpłatne GridVis®-Basic
→STRONA GŁÓWNA URZĄDZENIA POMIAROWEGO

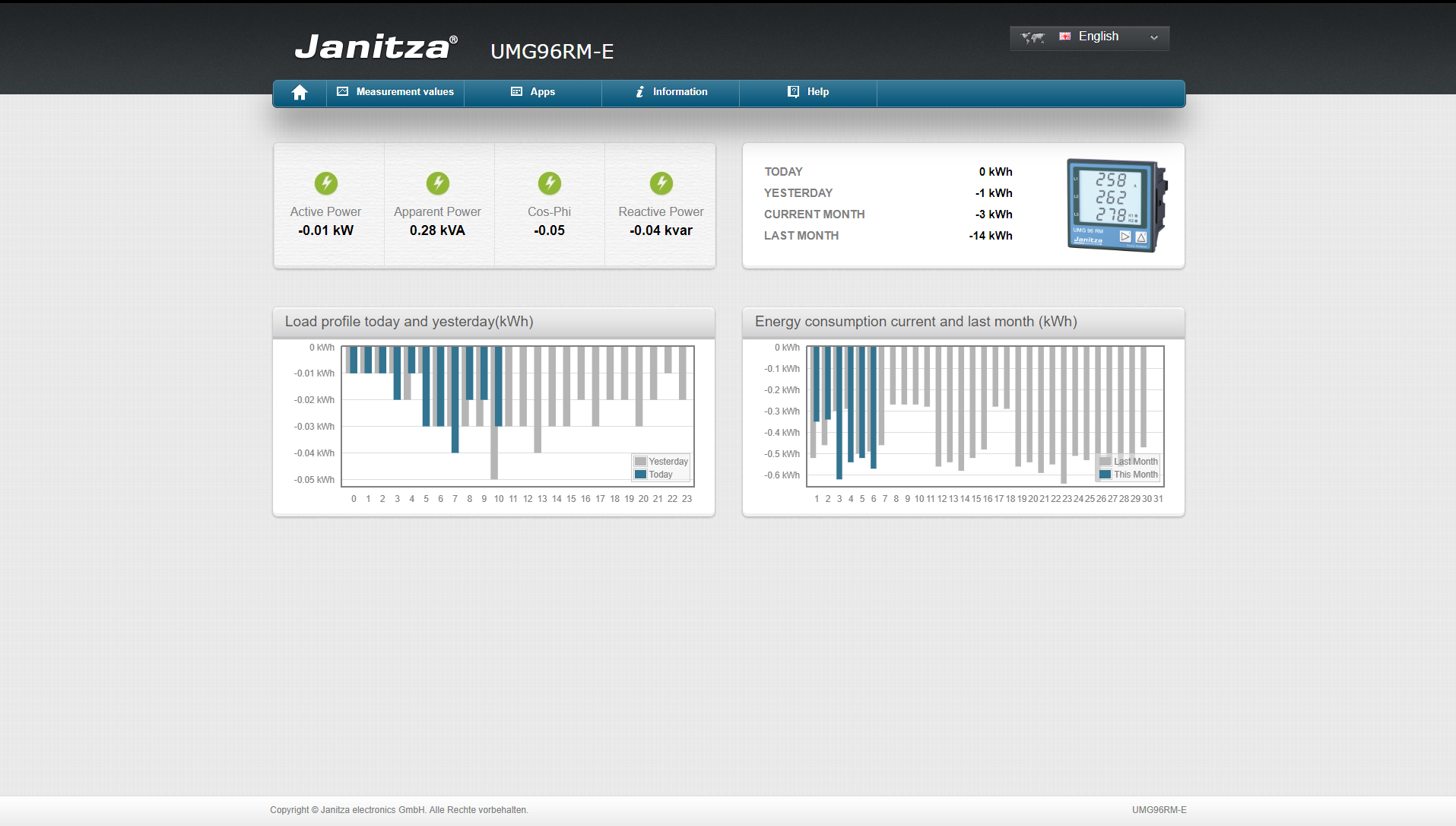

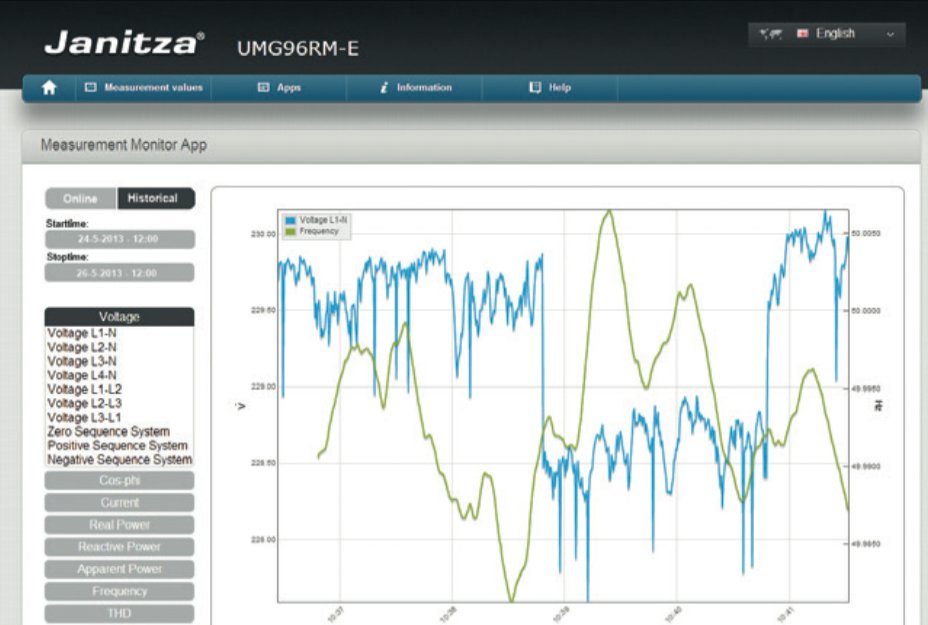

Serwer internetowy urządzenia pomiarowego zapewnia szeroki zakres danych w przyjaznym dla użytkownika formacie. Użytkownik nie musi instalować żadnego oprogramowania na swoim komputerze; wystarczy zwykła przeglądarka internetowa.
Użytkownik wprowadza adres IP urządzenia pomiarowego w pasku adresu URL przeglądarki, a strona główna urządzenia pomiarowego jest wyświetlana na ekranie. Oprócz nowoczesnej strony głównej, dostępne są aplikacje dla rozszerzonego zakresu funkcji.
→ZARZĄDZANIE ALARMAMI
Funkcja zarządzania alarmami w GridVis® monitoruje wszystkie parametry pomiarowe rejestrowane przez urządzenia pomiarowe UMG. Obejmuje ona zarządzanie eskalacją, funkcję dziennika i zarządzanie użytkownikami dla indywidualnych powiadomień za pośrednictwem poczty elektronicznej, okna dialogowego na monitorze itp.
Oprócz monitorowania wartości skutecznych, monitorowane mogą być również krótkotrwałe przerwy i stany nieustalone, a także komunikacja z urządzeniami pomiarowymi.
→MONITOROWANIE PRĄDU SZCZĄTKOWEGO (RCM)
Potężne monitorowanie prądu szczątkowego RCM wykrywa prądy upływowe już na ich początkowych etapach, zanim spowodują awarie systemu, a nawet pożary. Jest on już zintegrowany z niektórymi urządzeniami pomiarowymi UMG. Wymagany przekładnik prądowy może być zainstalowany ręcznie w późniejszym czasie, jeśli zajdzie taka potrzeba.
Ciągłe monitorowanie RCM znacznie zwiększa bezpieczeństwo i dostępność systemu. W szczególnych zastosowaniach, takich jak centra danych, monitorowanie prądu szczątkowego jest niezbędne ze względu na wysokie wymagania dotyczące dostępności.
→BACNET
BACnet jest jednym z najważniejszych standardów komunikacyjnych dla technologii budowlanych, głównie ze względu na jego kompatybilność z najróżniejszym sprzętem i jednolitą komunikację z urządzeniami różnych producentów. Gdy tylko urządzenie pomiarowe UMG otrzyma identyfikator BACnet ID i zostanie zintegrowane z siecią, system rozpozna je i wyświetli w przeglądarce. Dzięki temu konfiguracja jest bardzo prosta.
→ETHERNET-MODBUS-GATEWAY
Bramka Ethernet Modbus może być używana do łatwego włączania urządzeń Modbus RTU, które są podłączone do urządzenia nadrzędnego jako urządzenia podrzędne w architekturze Ethernet. Jest to również możliwe za pośrednictwem interfejsu Modbus RTU dla urządzeń o identycznych formatach plików i pasujących kodach funkcji.
→PAMIĘĆ
Wiele urządzeń pomiarowych UMG posiada własną pamięć zawierającą typowe zakresy zapisu do 2 lat. Zapis jest dowolnie konfigurowalny. Pamięć o pojemności 128 megabajtów może zarejestrować około 5 000 000 wartości.
PRZEGLĄD NAJWAŻNIEJSZYCH FUNKCJI UMG 96RM-E.
MIERNIK UNIWERSALNY:
•Monitorowanie prądu roboczego dla ogólnych parametrów elektrycznych
•Wysoka przejrzystość dzięki wielostopniowemu i skalowalnemu systemowi pomiarowemu w zakresie pomiaru energii
•Rejestracja zdarzeń poprzez ciągły pomiar z wysoką rozdzielczością 200 ms
URZĄDZENIE RCM:
•Ciągłe monitorowanie prądów szczątkowych (Residual Current Monitor, RCM)
•Alarmowanie w przypadku osiągnięcia ustawionego progu prądu zwarciowego
•Reakcje w czasie zbliżonym do rzeczywistego w celu uruchomienia środków zaradczych
•Stały pomiar RCM dla systemów pracujących w trybie ciągłym bez możliwości wyłączenia
URZĄDZENIE DO POMIARU ENERGII:
•Ciągła akwizycja danych energetycznych i profili obciążenia
•Niezbędne zarówno w odniesieniu do efektywności energetycznej, jak i bezpiecznego projektowania systemów dystrybucji energii.
ANALIZATOR HARMONICZNYCH / REJESTRATOR ZDARZEŃ:
•Analiza poszczególnych harmonicznych prądu i napięcia
•Zapobieganie przestojom w produkcji
•Znacznie dłuższa żywotność sprzętu
•Szybka identyfikacja i analiza wahań jakości zasilania za pomocą przyjaznych dla użytkownika narzędzi (GridVis®)
Rys: Rejestrator zdarzeń: Spadek napięcia w systemie dystrybucji niskiego napięciaSZEROKI WYBÓR TARYF:
•7 taryf dla energii efektywnej (zużycie, dostawa i bez backstopu)
•po 7 taryf dla energii biernej (indukcyjnej, pojemnościowej i bez backstopu)
•7 taryf dla energii pozornej
•L1, L2 i L3, dla każdej fazy
NAJWYŻSZY MOŻLIWY STOPIEŃ NIEZAWODNOŚCI:
•Ciągły pomiar prądu upływu
•Dane historyczne: Długoterminowe monitorowanie prądu szczątkowego umożliwia identyfikację zmian w odpowiednim czasie, np. usterek izolacji
•Charakterystyka czasowa: Rozpoznawanie zależności czasowych
•Zapobieganie przenoszeniu prądu przez przewód neutralny
•Wartości progowe RCM można zoptymalizować dla każdego indywidualnego przypadku: Stała, dynamiczna i skokowa wartość progowa RCM
•Monitorowanie CGP (centralnego punktu uziemienia) i podrzędnych paneli rozdzielczych
ANALIZA BIEŻĄCYCH ZDARZEŃ USTEREK:
•Lista zdarzeń ze znacznikiem czasu i wartościami
•Prezentacja prądów zwarciowych z charakterystyką i czasem trwania
•Odtwarzanie prądów fazowych podczas udaru prądu zwarciowego
•Prezentacja napięć fazowych podczas udaru prądu zwarciowego
ANALIZA SKŁADOWYCH HARMONICZNYCH PRĄDU ZWARCIOWEGO
•Częstotliwości prądów zwarciowych (typ zwarcia)
•Wartości szczytowe prądu poszczególnych składowych częstotliwościowych w A i %
•Analiza harmonicznych do 40. harmonicznej
•Wartości maksymalne z wyświetlaniem paska w czasie rzeczywistym
SYSTEM IOS:
•Rozbudowana konfiguracja IO dla inteligentnej integracji, zadań alarmowych i kontrolnych
FUNKCJONALNOŚĆ BRAMKI ETHERNET (TCP/IP)- / STRONA DOMOWA/ ETHERNET-MODBUS
•Prosta integracja z siecią
•Szybszy i bardziej niezawodny transfer danych
•Nowoczesna strona główna
•Ogólnoświatowy dostęp do zmierzonych wartości za pomocą standardowych przeglądarek internetowych poprzez wbudowaną stronę główną urządzenia
•Dostęp do danych pomiarowych za pośrednictwem różnych kanałów
•Niezawodne zapisywanie danych pomiarowych przez bardzo długi czas w pamięci o pojemności 256 MB
STRONA GŁÓWNA URZĄDZENIA POMIAROWEGO:
•Webserwer na urządzeniu pomiarowym, tj. własna strona domowa urządzenia
•Zdalna obsługa wyświetlacza urządzenia za pośrednictwem strony głównej
•Kompleksowe dane pomiarowe, w tym PQ
•Dane online i historyczne dostępne bezpośrednio na stronie głównej
•Reprezentacja kształtu fali prądu i napięcia
UMG 96-RM-E
Napięcie zasilania
90 … 277 V AC, 90 … 250 V DC
5222062
UMG 96-RM-E
Napięcie zasilania
24 … 90 V AC, 24 … 90 V DC
5222063
