STWÓRZ PRZEJRZYSTOŚĆ DANYCH O ENERGII UMG 96-PA Janitza
Dobry przegląd zużycia energii jest czynnikiem decydującym o sukcesie. Do uzyskania przejrzystości nie wystarczy jednak zebranie danych na podajniku. Zamiast tego należy gromadzić i analizować dane dotyczące energii we wszystkich oddziałach firmy i na poziomach sieci. Umożliwia to przedsiębiorstwom monitorowanie zużycia oraz wykrywanie źródeł zakłóceń i marnujących energię. Seria UMG 96-PA idealnie nadaje się do gromadzenia i monitorowania mierzonych wartości elektrycznych. Gromadzenie danych w ten sposób umożliwia nie tylko zarządzanie energią, ale także monitorowanie jakości energii i prądu różnicowego w jednym urządzeniu. Prądy różnicowe można wykryć na wczesnym etapie, co pozwala uniknąć uszkodzeń sprzętu i przestojów w produkcji. Wszystkie urządzenia serii UMG 96-PA umożliwiają pomiar do 500 bez przekładników napięciowych.
Brak w magazynie
Właściwości:
• 3 wejścia pomiaru napięcia (600 V CATIII)
• 3 wejścia pomiaru prądu
• Ciągłe próbkowanie wejść pomiarowych napięcia i prądu
• Pomiar biernej mocy odkształcenia
• Częstotliwość próbkowania 8,33 kHz
• Przesyłanie zmierzonych wartości przez interfejs szeregowy
Cyfrowe wejścia / wyjścia:
• Dodatkowe opcje aplikacji z kompleksowymi urządzeniami peryferyjnymi (trzy cyfrowe wejścia i wyjścia oraz wyjście analogowe)
• Rozbudowana konfiguracja IO w celu inteligentnej integracji z monitorowaniem wartości granicznych i komunikatami o przekroczeniach
• Przyjazny dla użytkownika, kolorowy wyświetlacz graficzny z intuicyjną obsługą:
• Kolorowy wyświetlacz graficzny o wysokiej rozdzielczości 320 x 240 pikseli, 6 przycisków
• Przyjazna dla użytkownika, intuicyjna i intuicyjna obsługa

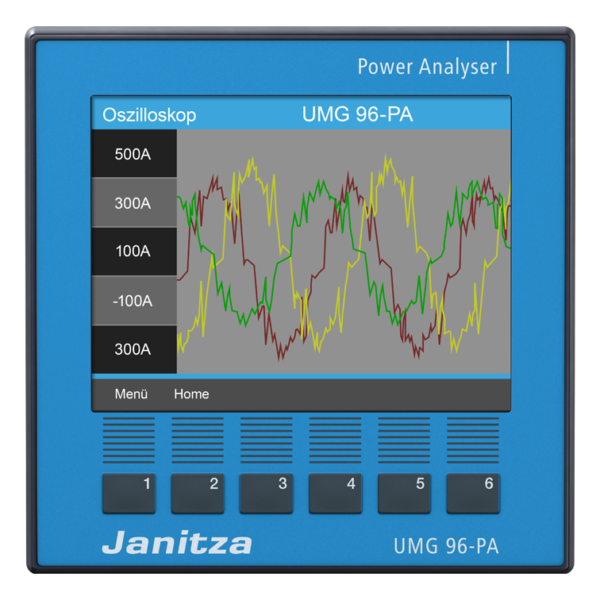

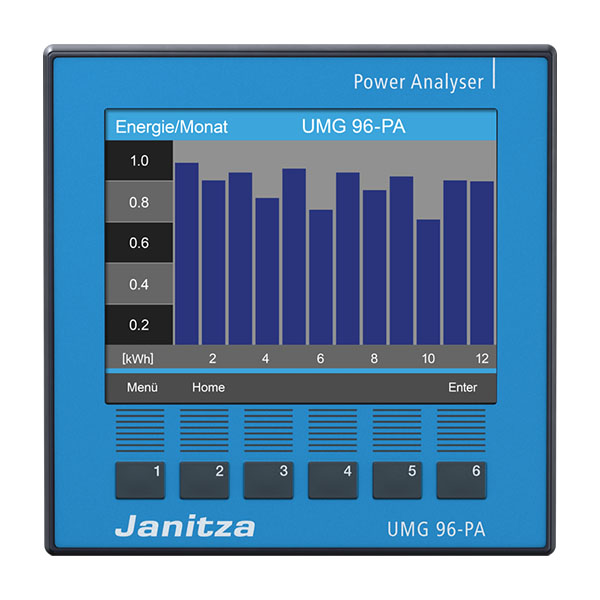

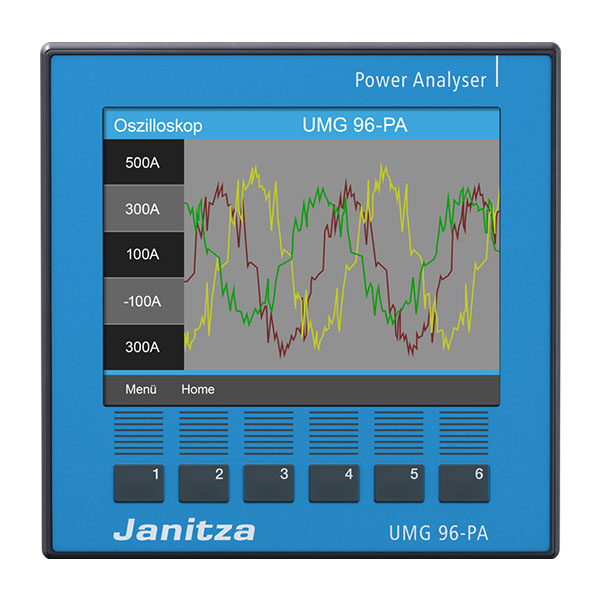

• Przedstawianie wartości mierzonych w formie liczbowej, jako wykres słupkowy lub wykres liniowy
Pomiary zgodne z MID :
• Pomiary certyfikowane i zabezpieczone przed fałszowaniem:
• Prawnie bezpieczna księgowość
| Urządzenie podstawowe bez MID | UMG 96-PA | |
| Przedmiot nr. (90–277 V AC / 90–250 V DC) | 52.32.001 | |
| Przedmiot nr. (24-90 V AC / 24-90 V DC) | 52.32.002 | |
| Urządzenie podstawowe z MID | UMG 96-PA-MID | |
| Przedmiot nr. (90–277 V AC / 90–250 V DC) | 52.32.003 | |
| Urządzenie podstawowe z certyfikatem MID i krajowym zgodnie z PTB-A 50.7 | UMG 96-PA-MID+ | |
| Przedmiot nr. (90–277 V AC / 90–250 V DC) | 52.32.004 | |
| Masa netto (z dołączonymi złączami) | około. 250 g (0,55 funta) | |
| Waga opakowania (z akcesoriami) | około. 500 g (1,1 funta) | |
| Bateria | Bateria litowa CR2032, 3 V (atest m.in. UL 1642) | |
| Żywotność podświetlenia | 40000 h (podświetlenie zmniejsza się o około 50% w tym okresie) | |
| Siła uderzenia | IK07 zgodnie z IEC 62262 | |
| Transport i przechowywanie
Poniższe informacje dotyczą urządzeń transportowanych lub przechowywanych w oryginalnym opakowaniu. |
||
| Swobodny spadek | 1 m (39,37 cala) | |
| Temperatura | –25° C do +70° C (–13 °F ..do 158 °F) | |
| Wilgotność względna bez kondensacji | 0 do 90% RH | |
| Warunki otoczenia podczas pracy | ||
| Używaj urządzenia w miejscu stacjonarnym i odpornym na warunki atmosferyczne Klasa ochrony II wg. z IEC 60536 (VDE 0106, część 1). | ||
| Znamionowy zakres temperatur | –10 ° C do 55 ° C (14 ° F .. do 131 ° F) | |
| Wilgotność względna bez kondensacji | 0 do 75% RH | |
| Wysokość eksploatacji | 0 do 2000 m nad poziomem morza | |
| Stopień zanieczyszczenia | 2 | |
| Pozycja montażowa | każda | |
| Wentylacja | Nie jest wymagana wymuszona wentylacja. | |
| Ochrona przed wnikaniem ciał stałych i wody
– Przód – Tył – Przód z uszczelką |
IP40 zgodnie z EN60529 IP20 zgodnie z EN60529 IP54 zgodnie z EN60529 (obowiązkowe dla urządzenia MID!) |
|
| Napięcie zasilania | ||
| Opcja 230 V. | Zakres nominalny | AC 90 V – 277 V (50/60 Hz) lub DC 90 V – 250 V, 300 V CAT III |
| Pobór energii | max. 4.5 VA / 2 W | |
| Opcja 24 V * | Zakres nominalny | AC 24 V – 90 V (50/60Hz) lub
DC 24 V – 90 V, 150 V CAT III |
| Pobór energii | max. 4.5 VA / 2 W | |
| Zakres pracy | ± 10% zakresu nominalnego | |
| Bezpiecznik wewnętrzny, niewymienny | Typ T1A / 250 V DC / 277 V AC zgodnie z IEC 60127 | |
| Zalecane zabezpieczenie nadprądowe do ochrony linii (certyfikat UL) | Opcja 230 V: 6 – 16 A (Char. B)
Opcja 24 V *: 1 – 6 A (Char. B) |
|
| * Opcja 24 V dotyczy tylko UMG 96-PA! | ||
| Zalecenie dotyczące maksymalnej liczby urządzeń na wyłączniku nadprądowym:
Opcja 230 V: wyłącznik nadprądowy B6A: maks. 4 urządzenia / wyłącznik nadprądowy B16A: maks. 11 urządzeń Opcja 24 V: Wyłącznik nadprądowy B6A: maks. 3 urządzenia / wyłącznik nadprądowy B16A: maks. 9 urządzeń |
||
|
Pomiar napięcia |
||
| Trójfazowe systemy 4-przewodowe o napięciu znamionowym | 417 V / 720 V (± 10%) zgodnie z IEC
347 V / 600 V (± 10%) zgodnie z UL MID: patrz tabela „Dane techniczne zgodnie z MID” |
|
| Jednofazowy system 2-przewodowy o napięciu znamionowym | 480 V (± 10%) | |
| Kategoria przepięciowa | 600 V CAT III | |
| Skok napięcia pomiarowego | 6 kV | |
| Ochrona pomiaru napięcia | 1 – 10 A (z atestem IEC- / UL) | |
| Zakres pomiaru L-N | 01) do 600 Vrms (maks. Wzrost napięcia 800 Vrms) | |
| Zakres pomiaru L-L | 01) do 1040 Vrms (maks. Wzrost napięcia 1350 Vrms) | |
| Rozkład | 0.01 V | |
| Współczynnik szczytu | 2,45 (w odniesieniu do zakresu pomiarowego) | |
| Impedancja | 3 MΩ / fazę | |
| Pobór energii | około. 0,1 VA | |
| Częstotliwość próbkowania | 8.33 KHz | |
| Częstotliwość drgań podstawowych
– Rozdzielczość |
45 Hzdo 65 Hz
0.01 Hz |
|
| Analiza Fouriera | 1. – 40. Harmoniczny | |
| 1) Urządzenie określa wartości mierzone tylko wtedy, gdy na wejście pomiarowe napięcia V1 przyłożone jest napięcie L1-N większe niż 20 Veff (pomiar 4-przewodowy) lub napięcie L1-L2 większe niż 34 Veff (pomiar 3-przewodowy). | ||
| Pomiar prądu | ||
| Prąd znamionowy | 5 A | |
| Zakres pomiaru | 0.005 do 6 Arms | |
| Współczynnik szczytu (w odniesieniu do prądu znamionowego) | 2 (w oparciu o 6 Arms) | |
| Kategoria przepięciowa | 300 V CAT II | |
| Skok napięcia pomiarowego | 2 KV | |
| Pobór energii | około. 0,2 VA (Ri = 5 mΩ) | |
| Przeciążenie przez 1 sek | 60 A (sinusoidalnie) | |
| Rozkład | 0,1 mA (wyświetlacz 0,01 A) | |
| Częstotliwość próbkowania | 8.33 KHz | |
| Analiza Fouriera | 1. – 40. Harmoniczny | |
| Interfejs szeregowy | ||
| RS485 do Modbus RTU / Slave | 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps | |
| Wyjścia cyfrowe
3 wyjścia cyfrowe, przekaźniki półprzewodnikowe, nieodporne na zwarcia |
||
| Napięcie przełączania | max. 33 V AC, 40 V DC | |
| Prąd przełączania | max. 50 mAeff AC/DC | |
| Czas odpowiedzi | około. 200 ms | |
| Wyjście impulsowe | max. 50 Hz (impulsy energii) | |
| Energia czynna mierzonej wartości (odebrana / dostarczona) zajmuje wyjście cyfrowe 1 (zacisk 21/22) UMG 96-PA-MID! | ||
| Wejścia cyfrowe
3 wejścia cyfrowe, przekaźniki półprzewodnikowe, nieodporne na zwarcia |
||
| Maksymalna częstotliwość licznika | 20 Hz | |
| Obecny sygnał wejściowy | 18 V do 28 V DC (typowo 4 mA) | |
| Brak sygnału wejściowego | 0 do 5 V DC, prąd mniejszy niż 0,5 mA | |
| Długość kabla (wejścia / wyjścia cyfrowe) | ||
| Do 30m | nie ekranowane | |
| Dłuższy niż 30 m | ekranowany | |
| Wyjście analogowe | ||
| Zasilanie zewnętrzne | max. 33 V | |
| obecny | 0 to 20 mA | |
| Czas aktualizacji | 1s | |
| Obciążenie | max. 300 Ω | |
| Rozkład | 10 bitów | |
| Zdolność przyłączeniowa zacisków (napięcie zasilania)
Możliwe do podłączenia przewody. Podłącz tylko jeden przewód na zacisk! |
||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 4.0 mm2, AWG 28-12 | |
| Okucia (nieizolowane) | 0.2 – 2.5 mm2, AWG 26-14 | |
| Okucia (izolowane) | 0.2 – 2.5 mm2, AWG 26-14 | |
| Moment dokręcania | 0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) | |
| Długość zdzierania | 7 mm (0,2756 cala) | |
| Zdolność łączenia zacisków (pomiar napięcia)
Możliwe do podłączenia przewody. Podłącz tylko jeden przewód na zacisk! |
||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 4.0 mm2, AWG 28-12 | |
| Okucia (nieizolowane) | 0.2 – 2.5 mm2, AWG 26-14 | |
| Okucia (izolowane) | 0.2 – 2.5 mm2, AWG 26-14 | |
| Moment dokręcania | 0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) | |
| Długość zdzierania | 7 mm (0,2756 cala) | |
| Zdolność przyłączeniowa zacisków (pomiar prądu)
Możliwe do podłączenia przewody. Podłącz tylko jeden przewód na zacisk! |
||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 4.0 mm2, AWG 28-12 | |
| Okucia (nieizolowane) | 0.2 – 4.0 mm2, AWG 26-12 | |
| Okucia (izolowane) | 0.2 – 2.5 mm2, AWG 26-14 | |
| Moment dokręcania | 0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) | |
| Długość zdzierania | 7 mm (0.2756 cala) | |
| Zdolność podłączenia terminala (interfejs szeregowy) | ||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 1.5 mm2, AWG 28-16 | |
| Okucia (nieizolowane) | 0.2 – 1.5 mm2, AWG 26-16 | |
| Okucia (izolowane) | 0.2 – 1.5 mm2, AWG 26-16 | |
| Moment dokręcania | 0,2 – 0,25 Nm (1,77 – 2,21 funta-siły cala) | |
| Długość zdzierania | 7 mm (0.2756 cala) | |
| Zdolność przyłączeniowa zacisków (wejścia / wyjścia cyfrowe, wyjście analogowe) | ||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 1.5 mm2, AWG 28-16 | |
| Okucia (nieizolowane) | 0.2 – 1.5 mm2, AWG 26-16 | |
| Okucia (izolowane) | 0.2 – 1.5 mm2, AWG 26-16 | |
| Moment dokręcania | 0,2 – 0,25 Nm (1,77 – 2,21 funta-siły cala) | |
| Długość zdzierania | 7 mm (0.2756 cala) | |
| Oprogramowanie | ||
| Aktualizacja oprogramowania | Aktualizacja za pomocą oprogramowania do monitorowania sieci GridVis®Power Pobieranie oprogramowania sprzętowego (bezpłatnie) ze strony internetowej: www.janitza.com | |
| Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus. | ||
|
Dane techniczne zgodnie z MID |
|
| Pomiar napięcia Trójfazowe systemy 4-przewodowe o napięciu znamionowym | 3 x 57.7/100 V … 3 x 230/400 V 1) |
| Pomiar prądu (zakres pomiarowy) | 0.002 … 6 A |
| Zakres częstotliwości | 45–65 Hz |
| Częstotliwość odniesienia | 50 Hz |
| Klasa dokładności | B |
| Wartość impulsu S0 (stała impulsu) | 10.000 impulsów / kWh 2) |
| Środowiska elektromagnetyczne | Class E2 (MID 2014/32/EU) |
| Środowiska mechaniczne | Class M1 (MID 2014/32/EU) |
| 1) Podczas pomiaru napięcia za pomocą przekładnika napięciowego, do UMG 96-PA-MID / MID stosuje się następujące zasady: Użyj skalibrowanych przekładników napięciowych do pomiaru zgodnego z MID (wtórne: 3 x 57,7 / 100 V – 3 x 230/400 V
2) Wartość impulsu S0 jest automatycznie dostosowywana do ustawionej przekładni przekładnika napięciowego. Aktualna wartość impulsu S0 pojawia się na wyświetlaczu wartości mierzonej energii czynnej |
|
Charakterystyka:
→Interfejs
– RS485
→Komunikacja
– Protokoły: Modbus RTU / Slave
→Dokładność pomiaru
– Energia: Klasa 0,2S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2%
→Pomiar MID
– Zabezpieczone przed manipulacją i prawnie bezpieczne
→Jakość energii

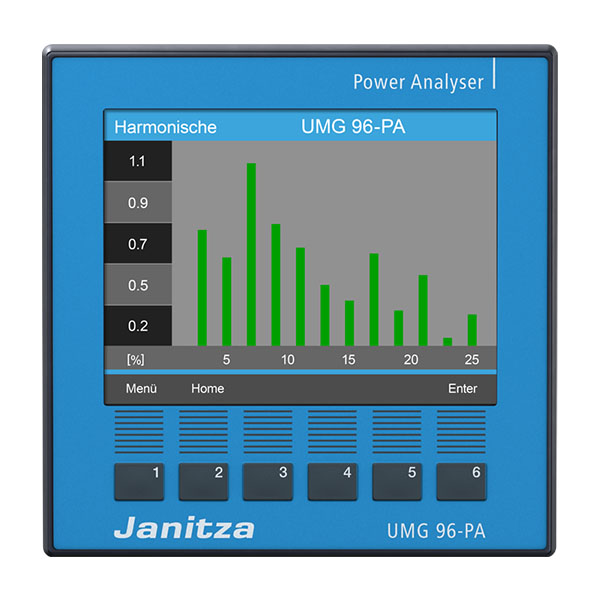

– Harmoniczne do 40
– Współczynnik zniekształceń THD-U
– Współczynnik zniekształceń THD-I
→Pamięć danych pomiarowych
– 8 MB
→Sieci
– Sieci TN, TT z kategorią wzrostu napięcia 600 V KAT III
– Każde 3 cyfrowe wejścia i wyjścia, 1 wyjście analogowe
→Oprogramowanie do monitorowania sieci energetycznej
– Bezpłatne GridVis®-Basic
Obszary zastosowań:
– Pomiar, monitorowanie i sprawdzanie charakterystyk elektrycznych w systemach dystrybucji energii
– Rejestracja profili obciążenia w systemach zarządzania energią (np. ISO 50001)
– Akwizycja zużycia energii do analizy miejsc powstawania kosztów
– Przetwornik wartości pomiarowych do systemów zarządzania budynkiem lub PLC (Modbus)
– Jako wariant MID, odpowiedni do zastosowań rozliczeniowych
– Opcjonalne rozszerzenie modułowe do pomiaru prądu resztkowego i prądu upływowego
– Reakcje w czasie zbliżonym do rzeczywistego w celu wyzwolenia środków zaradczych
– Stały pomiar RCM dla systemów pracujących w trybie ciągłym bez możliwości wyłączenia.

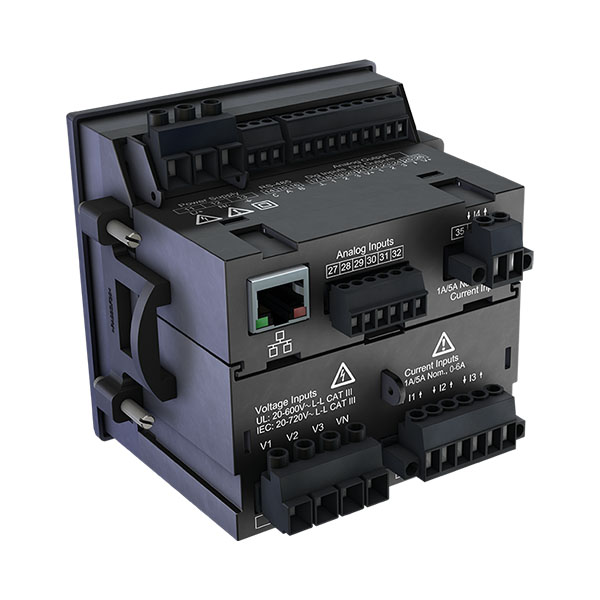

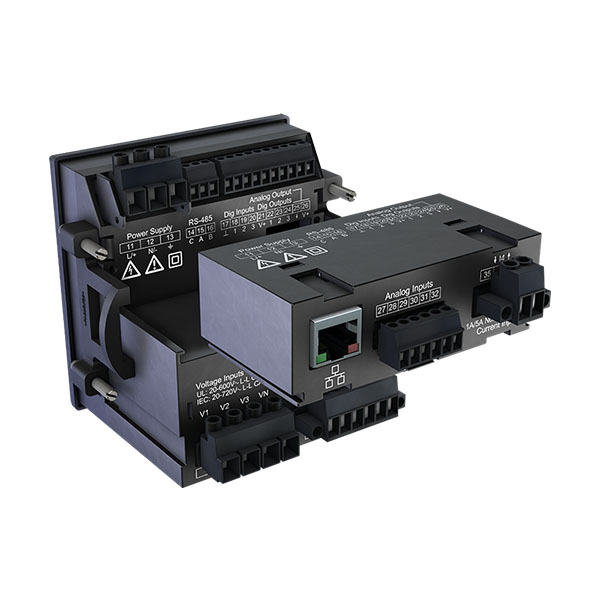

PROSTA ROZSZERZENIE MODUŁOWE: Urządzenie można szybko i łatwo rozbudować o interfejs Ethernet, 2 wejścia prądu różnicowego, wejście temperatury i 4. wejście prądowe za pomocą wtykowego modułu rozszerzeń. W przypadku korzystania z modułu Ethernet dostępne są także dodatkowe możliwości podłączenia aż do 30 prostych liczników energii MID jako urządzenia podrzędne, np. liczniki energii MID. typu B23 312-10J. Rejestracja temperatury i monitorowanie za pomocą zintegrowanego komparatora Interfejs Ethernet i bramka Modbus Pomiar prądu różnicowego lub pomiar mocy DC Pomiar przewodu neutralnego (I4 – pomiar prądu)
