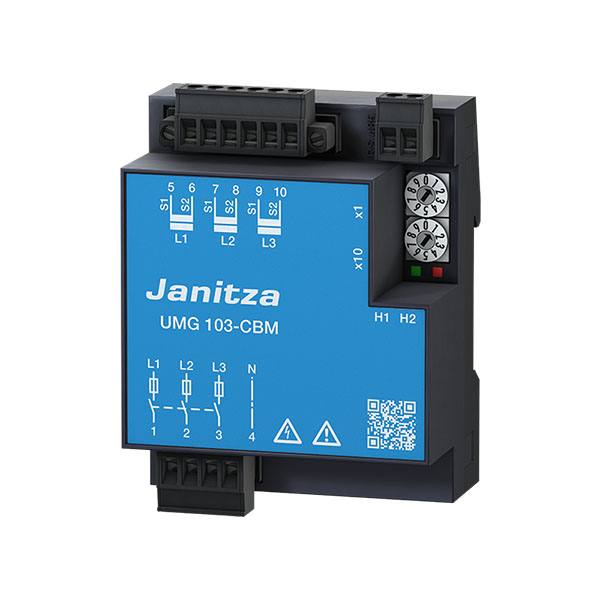

UNIWERSALNE URZĄDZENIE POMIAROWE DO SZYN DIN – UMG 103 CBM JANITZA
UMG 103-CBM jest uniwersalnym urządzeniem pomiarowym do montażu na szynie DIN w systemach dystrybucji niskiego napięcia i służy do pomiaru i kontroli parametrów elektrycznych w systemach dystrybucji energii. Mierzy harmoniczne do 40. harmonicznej.
– Pomiar i kontrola charakterystyki elektrycznej i zużycia energii w systemach dystrybucji energii,
– Zarządzanie kosztami,
– Monitorowanie wartości progowej, przetwornik wartości pomiarowych do systemów zarządzania budynkiem lub PLC,
– Monitorowanie harmonicznych.
5 w magazynie
GŁÓWNE CECHY UMG 103 CBM:
→HARMONIA
Harmoniczne powstają w wyniku pracy urządzeń o charakterystyce nieliniowej, np. transformatorów nasyconych, żarówek energooszczędnych, przetwornic częstotliwości i układów energoelektronicznych. Powodują one obciążenie sieci z powodu dodatkowych prądów i mogą wpływać na działające urządzenia, a nawet je niszczyć. Takie sprzężenie zwrotne w sieci można wykryć i udokumentować za pomocą analizatorów jakości zasilania.
→INTERFEJS MODBUS
Wiele urządzeń pomiarowych UMG jest wyposażonych w interfejs RS485 z protokołem Modbus RTU, który umożliwia niezwykle ekonomiczne tworzenie sieci. Charakteryzuje się on prostą konfiguracją topologii i brakiem wrażliwości na zakłócenia EMC. Komunikacja między nadawcą a odbiorcą odbywa się przewodowo za pomocą skrętki dwużyłowej.
→GRIDVIS®
GridVis® to wszechstronne i skalowalne oprogramowanie do konfigurowania systemu monitorowania energii i monitorowania jakości zasilania. Służy zarówno do programowania i konfigurowania wielu urządzeń pomiarowych UMG, jak i do odczytu, przetwarzania i analizy danych pomiarowych. Typowe zastosowania to dostawy energii, systemy przemysłowe, zarządzanie obiektami itp.
→MONITOROWANIE WARTOŚCI PROGOWEJ
Monitorowanie wartości progowej może być przypisane zarówno do zarządzania alarmami, jak i do operacji przełączania. Odpowiednie urządzenia pomiarowe UMG mają wyjścia cyfrowe, które nadają się jako wyjścia przełączające. W rezultacie można zautomatyzować określone reakcje, gdy wartość progowa zostanie przekroczona lub nie zostanie osiągnięta.
Nazwa |
UMG 103-CBM |
|
Nr przedmiotu |
52.28.001 |
|
Waga netto (z dołączonymi łącznikami) |
Około 200g (0.44Ib) |
|
Wymiary urządzenia |
71,5x98x46mm (2.82×3.86×1.18) |
|
Warunki otoczenia podczas pracyUrządzenie:
|
||
Zakres temperatur pracy |
–25 °C .. +60 °C (–13 °F..do 140 °F) |
|
Wilgotność względna |
5 do 95% (+25 °C/77 °F))bez kondensacji |
|
Wysokość operacyjna |
0 do 2000 m powyżej poziomu morza |
|
Stopień zanieczyszczenia |
2 |
|
Klasa palności obudowy |
UL94V-0 |
|
Pozycja montażowa |
Każda |
|
Wentylacja |
Nie jest wymagana |
|
Mocowanie/montaż |
Szyna DIN 35 mm zgodnie z IEC?EN60999-1, DIN EN50022 |
|
Wytrzymałość uderzeniowa |
2 J, IK07 zgodnie z IEC / EN61010-1: 2010 |
|
Ochrona przed wnikaniem ciał stałych i wody |
IP20 zgodnie z EN60529, wrzesień 2000 IEC60529: 1989 |
|
Rejestracja danych pomiarowych |
||
Pamięć |
4 MB (1024 sektory po 4 kb każdy) |
|
Przechowywanie danych (wszystkie profile aktywne) |
16000 danych |
|
Bateria (wlutowana), żywotność |
BR 1632, 3V, 8-10 lat |
|
Transport i przechowywaniePoniższe informacje dotyczą urządzeń, które są transportowane lub przechowywane w oryginalnym opakowaniu |
||
Swobodny spadek |
1m |
|
Temperatura |
–20 ° C do +70 ° C (–4 ° F do 158 ° F) |
|
Napięcie zasilania |
||
Urządzenie pobiera napięcie zasilania ze zmierzonego napięcia! |
||
Zasilanie z jednej fazy |
115 – 277 V (± 10%), 50/60 Hz |
|
Dostawa z trzech faz |
80 – 277 V (±10%), 50/60 Hz |
|
Pobór energii |
max. 1.5 VA |
|
Pomiar napięcia |
||
3-fazowe systemy 4-przewodowe o napięciach znamionowych (LN / LL) |
Max. 277 V/480 V |
|
Sieci |
Pomiar w sieciach TT i TN |
|
Skok napięcia pomiarowego |
1 – 10 A charakterystyka wyzwalania B (z aprobatą IEC- / UL) |
|
Kategoria przepięciowa |
300 V CAT III |
|
Rozkład |
0.01 V |
|
Współczynnik szczytu |
2 (przy 240 Vrms) |
|
Częstotliwość próbkowania |
5.4 kHz |
|
Częstotliwość podstawowej rozdzielczości drgań |
45 Hz to 65 Hz0.001 Hz |
|
Analiza Fouriera |
1.-40. harmoniczne (wszystkie nieparzyste) |
|
Pomiar prądu |
||
Prąd znamionowy |
5 A |
|
Prąd znamionowy |
6 A |
|
Współczynnik szczytu |
2 (w oparciu o 6 A rms) |
|
Rozkład |
0.1 mA |
|
Zakres pomiaru |
0.005 do 6 Arms |
|
Kategoria przepięciowa |
300 V CAT II |
|
Skok napięcia pomiarowego |
2 kV |
|
Pobór energii |
około. 0,2 VA (Ri = 5 mΩ) |
|
Przeciążenie przez 1 sek |
60 A (sinusoidalny) |
|
Częstotliwość próbkowania |
5.4 kHz |
|
Zdolność przyłączeniowa terminalaMożliwość podłączenia przewodów. Podłącz tylko jeden przewód na zacisk! |
||
Jednordzeniowy, wielordzeniowy, drobnozwojowy |
0.08 – 2.5 mm2, AWG 28 – 12 |
|
Moment dokręcania |
max. 0.5 Nm |
|
Długość zdzierania |
min. 8 mm |
|
Interfejs RS485 |
||
Protokół, Modbus RTU |
Modbus RTU/slave |
|
Prędkość przesyłu danych |
9,6 kb / s, 19,2 kb / s, 38,4 kb / s, 57,6 kb / s, 115,2 kb / s, automatyczne wykrywanie |
|
Oprogramowanie układowe |
Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis®. Pobieranie oprogramowania (bezpłatnie) ze strony internetowej: www.janitza.com |
|
→WIĘKSZA PAMIĘĆ DANYCH POMIAROWYCH DLA JESZCZE WIĘKSZEGO BEZPIECZEŃSTWA DANYCH:
Kwalifikowanych stwierdzeń dotyczących zużycia energii i jakości zasilania nie można uzyskać za pomocą pomiarów ograniczonych wyłącznie do punktu zasilania. Jeśli chcesz zidentyfikować źródła zakłóceń lub marnotrawców energii, musisz zebrać dane w wielu punktach sieci, tj. ziarnistość (rozdzielczość) pomiaru ma kluczowe znaczenie. Jest to jednak często kwestia miejsca i kosztów.
Idealnym rozwiązaniem dla tego zadania jest nowy UMG 103-CBM. Niezwykle kompaktowe i niedrogie uniwersalne urządzenie pomiarowe wymaga jedynie 71,5 mm szerokości na szynie DIN, dzięki czemu wygodnie mieści się w każdym rozdzielaczu instalacyjnym. Oprócz dużej liczby wartości energii i mierzonych wartości elektrycznych, oferuje szereg dodatkowych funkcji, takich jak pomiar harmonicznych, przechowywanie wartości minimalnych i maksymalnych, licznik godzin pracy i funkcja bimetalu. UMG 103-CBM może być obsługiwany zarówno jako urządzenie podrzędne do urządzenia wyższego poziomu, takiego jak UMG 604E, jak i bezpośrednio podłączony do komputera.
→LOKALNA KOPIA ZAPASOWA DANYCH Z ZEGAREM | BATERIĄ | PAMIĘCIĄ:
Janitza UMG 103-CBM bazuje na sprawdzonej technologii UMG 103. Dzięki zegarowi, baterii i pamięci danych pomiarowych staje się urządzeniem, które otwiera zupełnie nowe zastosowania. Z jednej strony bezpieczeństwo danych jest znacznie zwiększone. Jest to bardzo istotne, gdy dane energetyczne dla poszczególnych części firmy lub klientów są rejestrowane oddzielnie. Z drugiej strony, urządzenie może służyć jako samodzielne rozwiązanie w obszarach, w których zróżnicowane monitorowanie sieci było wcześniej zbyt kosztowne.
Skrócona instrukcja obsługi oprogramowania GridVis UMG 103-CBM
Instrukcja obsługi i dane techniczne
Lista adresów Modbus i formuła
PRZEGLĄD NAJWAŻNIEJSZYCH FUNKCJI UMG 103-CBM:
ZAPIS DANYCH POMIAROWYCH
•Pamięć danych pomiarowych i energetycznych
– Jeśli wszystkie profile są aktywne, można zapisać 400 000 wartości pomiarowych – odpowiada to okresowi 144 dni.
•Zegar
– Dane pomiarowe z precyzyjnym znacznikiem czasu
•Wartości minimalne, maksymalne i robocze
– Zapisywanie wartości minimalnych, maksymalnych i roboczych.
KOMUNIKACJA
•RS485:
– RS485 z uziemieniem i 3-pinową wtyczką (A, B, GND)
– Separacja galwaniczna wraz z konwerterem DC/DC
•Proste ustawienie adresu Modbus:
Przejrzysta i intuicyjna regulacja bezpośrednio na urządzeniu.
FUNKCJE DODATKOWE
• Współczynnik CREST:
– Pomiar jakości zasilania
– Bezpieczne działanie.
• Komparator:
– 2 grupy komparatorów z 3 komparatorami każdy (A-C)
– Wyniki komparatorów od A do C mogą być łączone za pomocą operatorów AND/OR (mogą być odczytywane przez Modbus)
TWOJE KORZYŚCI - 8 KORZYŚCI DLA CIEBIE: •Redundancja - maksymalne bezpieczeństwo danych pomiarowych w pamięci urządzenia •Nie jest wymagane oddzielne napięcie zasilania •Proste ustawienie adresu Modbus •Ekonomiczne i uniwersalne zastosowanie •Prosta instalacja - szybka instalacja za pomocą zacisków śrubowych •Oszczędność miejsca i kosztów podczas instalacji •Samo urządzenie pomiarowe ma bardzo niski pobór mocy •Zawsze aktualne dzięki aktualizacjom oprogramowania sprzętowegoRys: Typowa ilustracja aplikacji z 2 zasilaczami, UMG 604 jako głównym urządzeniem pomiarowym w głównym zasilaczu i UMG 103-CBM do pomiaru wyjść niskiego napięcia.
UMG 103-CBM
Napięcie pomiarowe
240/415 V AC
52.28.001 (UL)
