Analizator parametrów sieci Janitza UMG 509 PRO 48 …. 110 V AC, 24 …. 150 V DC

Analizator parametrów sieci Janitza UMG 509 PRO 48 …. 110 V AC, 24 …. 150 V DC

5,451.60  netto

OBSZARY ZASTOSOWAŃ:
– Ciągłe monitorowanie jakości energii
– Systemy zarządzania energią (ISO 50001)
– Urządzenie nadrzędne z bramką Ethernet dla podrzędnych punktów pomiarowych
– Wizualizacja zasilania w LVDB
– Analiza zakłóceń elektrycznych w przypadku problemów z jakością energii
– Analiza centrum kosztów
– Zdalne monitoring w eksploatacji nieruchomości
– Zastosowanie na polach testowych (np. na uczelniach)

nr katalogowy: 5226003

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis

Wysokiej jakości pomiar z dużą częstotliwością próbkowania (20 kHz na kanał)

Jakość energii:

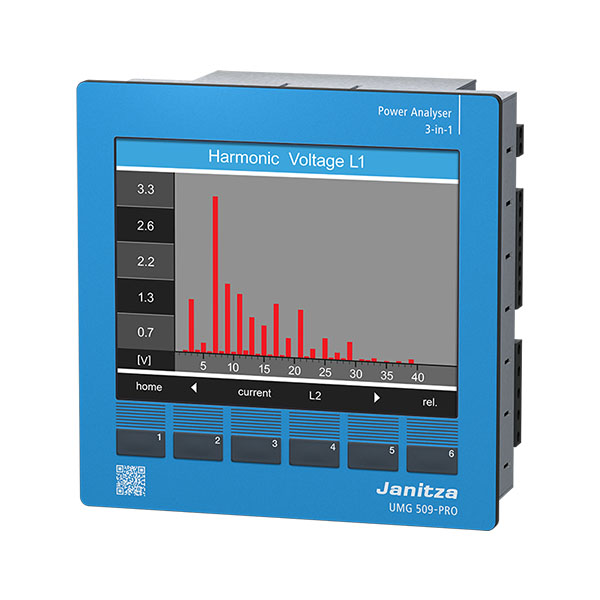

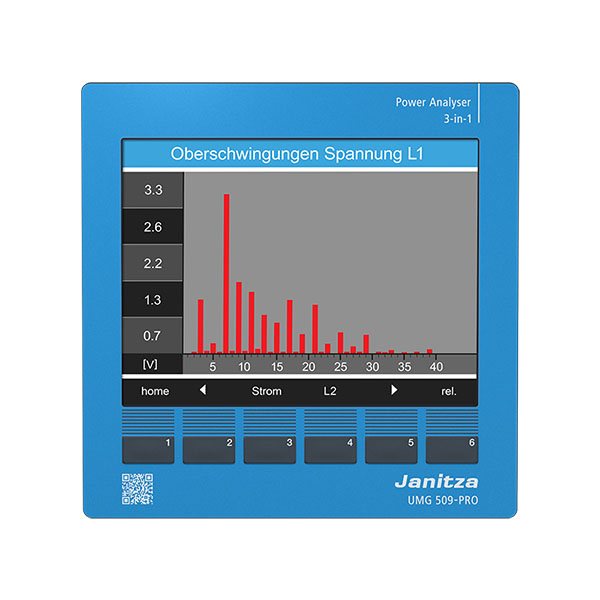

– Analiza harmonicznych do 63 harmonicznej
– Akwizycja krótkotrwałych przerw
– Akwizycja stanów nieustalonych
– Wyświetlanie przebiegów (prąd i napięcie)
– Asymetria

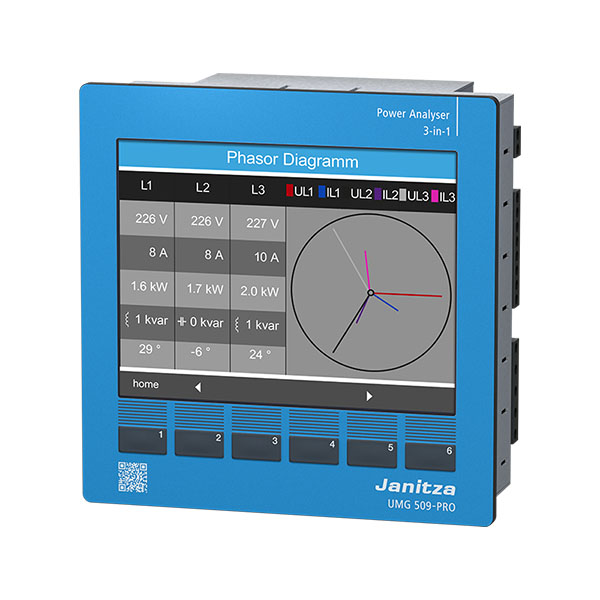

– Wykres wektorowy
RCM (monitorowanie prądu resztkowego)
– Ciągłe monitorowanie prądów różnicowych (Monitor prądu resztkowego, RCM)
– Alarmowanie w przypadku osiągnięcia ustawionego progu prądu zwarciowego
– Reakcje w czasie zbliżonym do rzeczywistego w celu wyzwolenia środków zaradczych
– Stały pomiar RCM dla systemów pracujących na stałe bez możliwości przełączenia wył.
– Idealny do centralnego punktu uziemienia w systemach TN-S
Nowoczesna architektura komunikacyjna poprzez Ethernet:
– Interfejs Ethernet i serwer sieciowy
– Szybszy, lepiej zoptymalizowany kosztowo i bardziej niezawodny system komunikacyjny
– Wysoka elastyczność dzięki zastosowaniu otwartych standardów
– Integracja z systemami PLC i BMS poprzez dodatkowe interfejsy
– Opcjonalnie dostępny BACnet
– Do 4 porty jednoczesne
– Wszechstronne protokoły IP
Funkcja Modbus Gateway:
– Ekonomiczne podłączenie bez interfejsu Ethernet
– Możliwa integracja z interfejsem Modbus-RTU
– Dane mogą być skalowane i opisywane
– Minimalna liczba adresów IP
Programowanie graficzne:
– Kompleksowe opcje programowania (funkcjonalność PLC)
– Programowanie w kodzie źródłowym Jasic®
– Zrównoważone rozszerzenia funkcjonalne wykraczające daleko poza same pomiary
– Kompletne aplikacje z biblioteki Janitza
Wydajne zarządzanie alarmami:
– Możliwość programowania poprzez programowanie graficzne lub kod źródłowy Jasic®
– Możliwość wykorzystania wszystkich mierzonych wartości
– Możliwość dowolnego przetwarzania matematycznego
– Indywidualne przekazywanie poprzez wysyłanie e-maili, przełączanie wyjść cyfrowych, pisanie na adresy Modbus itp.
– Aplikacje Watchdog
– Dalsze funkcje zarządzania alarmami poprzez zarządzanie alarmami GridVis®-Service

DANE TECHNICZNE

Nr katalogowy
5226001
5226003
Napięcie zasilania AC
95 do 240 V AC
48 do 110 V AC
Napięcie zasilania DC
80 do 300 V DC
24 do 150 V DC
Opcje urządzenia
Komunikacja BACnet
52.26.081
52.26.081
Właściwości
Masa netto (z dołączonymi złączami)
około 1080 g (2,38 funta)
Wymiary urządzenia (szer. X wys. X gł.)
około 144 x 75 x 144 mm (5,67 x 2,95 x 5,67 cala)
Bateria
typ Li-Mn CR2450, 3V (atest m.in.UL 1642)
Zegar (w zakresie temperatur od -40 ° C do 85 ° C)
-5 ppm (co odpowiada ok. 3 minutom rocznie)
Transport i przechowywanie
Poniższe informacje dotyczą urządzeń transportowanych lub przechowywanych w oryginalnym opakowaniu
Swobodny spadek
1m
Temperatura
-25 °C do +70 °C (–13 °F ..do 158 °F)
Warunki otoczenia podczas pracy
Urządzenie przeznaczone jest do pracy stacjonarnej chronionej przed warunkami atmosferycznymi. Urządzenie należy podłączyć do przewodu uziemiającego! Klasa ochrony I wg. z IEC 60536 (VDE 0106, część 1).
Zakres temperatur pracy
–10 ° C .. 55 ° C (14 ° F .. do 131 ° F)
Wilgotność względna
5 do 95% (przy 25 ° C / 77 ° F) bez kondensacji
Wysokość eksploatacji
0 do 2000 m nad poziomem morza
Stopień zanieczyszczenia
2
Pozycja montażowa
pionowo
Wentylacja
wentylacja wymuszona nie jest wymagana.
Ochrona przed wnikaniem ciał stałych i wody
• Przód
• Tył
IP40 zgodnie z EN60529
IP20 zgodnie z EN60529
Napięcie zasilania
Instalacje kategorii przepięciowej
300 V CAT III
Ochrona napięcia zasilającego (bezpiecznik)
6 A, typ B (zatwierdzone zgodnie z UL / IEC)
Opcja 230 V:
– zakres nominalny
– zakres roboczy
– pobór mocy
95 V do 240 V (50/60 Hz) / DC 80 V do 300 V
± 10% zakresu znamionowego
maks. 7 W / 14 VA
Opcja 24 V:
• Zakres nominalny
• Zakres roboczy
• Pobór mocy
48 V do 110 V (50/60 Hz) lub DC 24 do 150 V
± 10% zakresu znamionowego
maks. 9 W / 13 VA
Zdolność przyłączeniowa zacisków (napięcie zasilania)
Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy
0.2 – 2.5 mm2, AWG 24 – 12
Kołki zaciskowe, osłona końca rdzenia
0.25 – 2.5 mm2
Moment dokręcania
0.5 – 0.6 Nm
Długość zdzierania
7 mm (0,2756 cala)
Pomiar prądu
Prąd znamionowy
5A
Rozkład
0.1 mA
Zakres pomiaru
0.005 do 7 Arms
Przekroczony zakres pomiarowy (przeciążenie)
od 7,5 Arms
Współczynnik szczytu
2.4
Kategoria przepięciowa
Opcja 230 V: 300 V CAT III
Opcja 24 V: 300 V CAT II
Skok napięcia pomiarowego
4kV
Pobór energii
około 0,2 VA (Ri = 5 mΩ)
Przeciążenie przez 1 sek.
120 A (sinusoidalny)
Częstotliwość próbkowania
20 kHz / fazę
Pomiar napięcia
Wejścia pomiarowe napięcia przystosowane są do pomiarów w następujących układach zasilania:
Trójfazowe systemy 4-przewodowe o napięciu znamionowym do
417 V / 720 V
347 V / 600 V na liście UL
Trójfazowe systemy 3-przewodowe o napięciu znamionowym do
600V
Z punktu widzenia bezpieczeństwa i niezawodności wejścia pomiaru napięcia są zaprojektowane w następujący sposób:
Kategoria przepięciowa
600 V CAT III
Skok napięcia pomiarowego
6 kV
Ochrona pomiaru napięcia
1 – 10 A
Zakres pomiaru L-N
01) do 600Vrms
Zakres pomiaru L-L
01)do 1000 Vrms
Rozkład
0.01 V
Współczynnik szczytu
1,6 (w odniesieniu do 600 Vrms)
Impedancja
4 MOhm / fazę
Pobór energii
około 0,1 VA
Częstotliwość próbkowania
20 kHz / fazę
Stany nieustalone
> 50 μs
Częstotliwość drgań podstawowych
– Rozdzielczość
40 Hzdo 70 Hz
0.001 Hz
1) Urządzenie może określać zmierzone wartości tylko wtedy, gdy napięcie L-N większe niż 10 Veff lub napięcie L-L większe niż 18 Veff jest przyłożone do co najmniej jednego wejścia pomiaru napięcia.
Dokładność pomiaru kąta fazowego
0.075°
Zdolność przyłączeniowa zacisków (pomiar napięcia i prądu)
Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnożyłowy
0.2 – 2.5 mm2, AWG 24-12
Kołki zaciskowe, osłona końca rdzenia
0.25 – 2.5 mm2
Moment dokręcania
0.5 – 0.6 Nm
Długość zdzierania
7 mm (0,2756 cala)
Monitorowanie prądu różnicowego (RCM)
Prąd znamionowy
30mArms
Zakres pomiaru
0 do 40 mArms
Prąd wyzwalający
100 µA
Rozkład
1 µA
współczynnik szczytu
1,414 (dotyczy 40 mA)
Obciążenie
4 Ohm
Przeciążenie przez 1 sek.
5A
Długotrwałe przeciążenie.
1A
Przeciążenie przez 20 ms
50A
Monitorowanie prądu różnicowego
zgodnie z IEC / TR 60755 (2008-01), typ A.
Maksymalne obciążenie zewnętrzne
300 Ohm (do wykrywania przerwania kabla)
Zdolność przyłączeniowa zacisków (monitorowanie prądu resztkowego)
Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Sztywny / elastyczny
0.14 – 1.5 mm2, AWG 28-16
Elastyczny z osłoną końca rdzenia bez tulei z tworzywa sztucznego
0.20 – 1.5 mm2
Elastyczny z osłoną końca rdzenia z plastikową tuleją
0.20 – 1.5 mm2
Długość zdzierania
7 mm (0,2756 cala)
Moment dokręcania
0,20 – 0,25 Nm (1,77 – 2,21 funta-siły cala)
Długość kabla
do 30 m nieekranowany, od 30 m ekranowany
Wejście pomiaru temperatury
Pomiar 3-przewodowy
Czas aktualizacji
1 sekunda
Podłączane czujniki
PT100, PT1000, KTY83, KTY84
Całkowite obciążenie (kabel czujnika)
max. 4 kOhm
Długość kabla
do 30 m nieekranowany, od 30 m ekranowany
Typ czujnika
Zakres temperatury
Zakres rezystorów
Niepewność pomiaru
KTY83
–55° C do +175° C (–67 °F ..do 347 °F)
500 Ohm do 2.6 kOhm
± 1.5% rng
KTY84
–40° C do +300° C (–40 °F ..do 572 °F)
350 Ohm do 2.6 kOhm
± 1.5% rng
PT100
–99° C do +500° C (–146.2 °F ..do 932 °F)
60 Ohm do 180 Ohm
± 1.5% rng
PT1000
–99° C do +500° C (–146.2 °F ..do 932 °F)
600 Ohm do 1.8 kOhm
± 1.5% rng
Zdolność przyłączeniowa zacisków (wejście pomiaru temperatury)
Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy
0.08 – 1.5 mm2
Kołki zaciskowe, osłona końca rdzenia
1 mm2
Wejścia cyfrowe
2 Wejścia cyfrowe ze wspólnym uziemieniem
Maksymalna częstotliwość licznika
20Hz
Czas odpowiedzi (program Jasic)
200ms
Obecny sygnał wejściowy
18 V do 28 V DC (typowo 4 mA)
Brak sygnału wejściowego
0 do 5 V DC, prąd mniejszy niż 0,5 mA
Długość kabla
do 30 m nieekranowany, od 30 m ekranowany
Wyjścia cyfrowe
2 wyjścia cyfrowe ze wspólnym uziemieniem; sprzęgacz optyczny, nie odporny na zwarcia
Napięcie zasilania
20 V – 30 V DC (zasilanie SELV lub PELV)
Napięcie przełączania
max. 60 V DC, 30 V AC
Prąd przełączania
max. 50 mAeff AC/DC
Czas odpowiedzi (program Jasic)
200ms
Wyjście spadków napięcia
20ms
Wyprowadzanie zdarzeń przekroczenia napięcia
20ms
Częstotliwość przełączania
max 20 Hz
Długość kabla
do 30 m nieekranowany, od 30 m ekranowany
Zdolność przyłączeniowa zacisków (wejścia i wyjścia cyfrowe)
Sztywny / elastyczny
0.14 – 1.5 mm2 ,AWG 28-16
Elastyczny z osłoną końca rdzenia bez tulei z tworzywa sztucznego
0,25 – 1,5 mm2
Elastyczny z osłoną na końcu rdzenia z plastikową tuleją
0,25 – 0,5 mm2
Moment dokręcania
0,22 – 0,25 Nm (1,77 – 2,21 funta-siły cala)
Długość zdzierania
7 mm (0.2756 in)
Interfejs RS485
3-przewodowe połączenie z GND, A, B
Protokół
Modbus RTU/slave, Modbus RTU/master,
Modbus RTU /gateway
Prędkość przesyłu danych
9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps,
921.6 kbps
Rezystor końcowy
można aktywować za pomocą mikroprzełącznika
Interfejs Profibus
Połączenie
SUB D 9-stykowe
Protokół
Profibus DP / V0 zgodnie z EN 50170
Prędkość przesyłu danych
9.6 kBaud to 12 MBaud
Interfejs Ethernet
Połączenie
RJ45
Funkcje
Brama Modbus, wbudowany serwer sieciowy (HTTP)
Protokoły
CP / IP, EMAIL (SMTP), klient DHCP (BootP), Modbus / TCP, Modbus RTU przez Ethernet, FTP, ICMP (Ping), NTP, TFTP, BACnet (opcjonalnie), SNMP
Oprogramowanie
Oprogramowanie układowe
Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis® Pobieranie oprogramowania sprzętowego (bezpłatnie) ze strony internetowej: www.janitza.com
Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus

CHARAKTERYSTYKA

Komunikacja:
– Profibus (DP / V0)
– Modbus (RTU, TCP, Gateway)
– TCP / IP
– BACnet (opcjonalnie)
– HTTP (strona główna)
– FTP (transfer plików)
– SNMP
– TFTP
– NTP (synchronizacja czasu)
– SMTP (funkcja poczty elektronicznej)
– DHCP
Jakość energii:
– Harmoniczne do 63. harmonicznej
– Krótkotrwałe przerwy (> 20 ms)
– Rejestrator stanów przejściowych (> 50 μs)
– Prądy początkowe (> 20 ms)
– Asymetria
2 wejścia cyfrowe:
– Wejście impulsowe
– Wejście logiczne
– Monitorowanie stanu
– Przełączanie HT / LT
Sieci:
– Sieci IT, TN, TT
– Sieci 3 i 4-fazowe
– Do 4 sieci jednofazowych
Interfejsy:
– Ethernet
– Profibus (DSUB-9)
– RS485 Modbus (listwa zaciskowa)
Pamięć zmierzonych danych:
– 256 MB Flash
– 32 MB SDRAM
2 wyjścia cyfrowe:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne
Oprogramowanie do monitorowania sieci energetycznej:
– Bezpłatne GridVis®-Basic
Dokładność pomiaru:
– Energia: klasa 0,2S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,1%
Funkcjonalność PLC:
– Programowanie graficzne
– Język programowania Jasic®
– Programowanie wartości progowych itp.
Wejście termistorowe:
– PT100, PT1000, KTY83, KTY84
RCM – Monitorowanie prądu resztkowego:
– 2 wejścia prądu resztkowego

DO POBRANIA

Karta katalogowa UMG 509 PRO JANITZA

Instrukcja obsługi i dane techniczne UMG 509 PRO JANITZA

Arkusz danych UMG 509 PRO JANITZA

Adres Modbus i formularz UMG 509 PRO JANITZA



Zobacz również:
