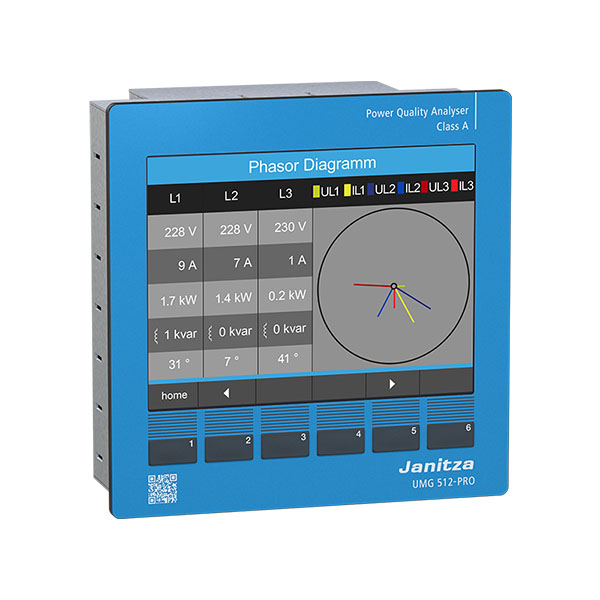

Name: Analizator jakości energii klasy A Janitza UMG 512 PRO 95 …. 240 V AC, 80 …. 300 V DC - ACS Systems
SKU: 5217011
Price: 12755.60 PLN
Availability: InStock

Opis

Jakość energii:

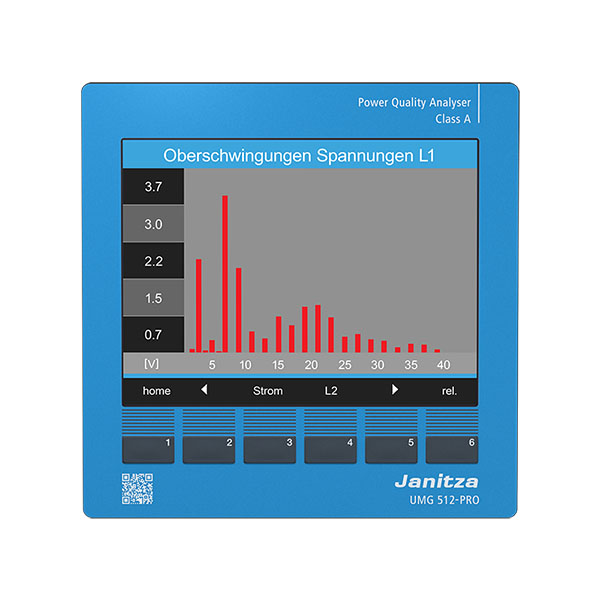

– Analiza harmonicznych do 63. harmonicznej, parzysta / nieparzysta (U, I, P, Q)
– Interharmoniczne (U, I)
– Współczynnik zniekształceń THD-U / THD-I / TDD
– Pomiar dodatnich, ujemnych i zerowych składowa sekwencji
– Asymetria
– Kierunek pola wirującego
– Współczynnik szczytu napięcia
– Pomiar migotania zgodnie z DIN EN 61000-4-15
– Rejestrowanie i przechowywanie stanów nieustalonych (> 39 μs)
– Krótkotrwałe przerwy (> 10 ms)
– Monitorowanie start-up
RCM (monitorowanie prądu resztkowego):
– Ciągłe monitorowanie prądów różnicowych (Monitor prądu resztkowego, RCM)
– Alarmowanie w przypadku osiągnięcia ustawionego progu prądu zwarciowego
– Reakcje w czasie zbliżonym do rzeczywistego w celu wyzwolenia środków zaradczych
– Stały pomiar RCM dla systemów w ciągłej pracy bez możliwości wyłączanie
– Idealne do centralnego punktu uziemienia w systemach TN-S
Wysoka jakość pomiaru:
– Stały pomiar rzeczywistej wartości skutecznej
– Proces pomiarowy zgodny z normą IEC 61000-4-30
– Certyfikowana dokładność pomiaru zgodnie z klasą A
– Ciągłe próbkowanie wejść pomiarowych napięcia i prądu przy 25,6 kHz
– 512 punktów pomiarowych na okres
– Rejestracja ponad 2000 zmierzonych wartości na cykl pomiarowy
– Dokładność pomiaru energii czynnej: Klasa 0,2S
– Szybki pomiar umożliwia nawet rejestrację szybkich stanów przejściowych od 39 μs
– Rejestracja prądów i napięć (15 – 440 Hz)
Przyjazny dla użytkownika, kolorowy wyświetlacz graficzny z intuicyjnymi wskazówkami dla użytkownika:
– Kolorowy wyświetlacz graficzny o wysokiej rozdzielczości 320 x 240, 256 kolorów, 6 przycisków
– Przyjazna dla użytkownika, intuicyjna i intuicyjna obsługa
– Podświetlenie dla optymalnego odczytu, nawet w ciemniejszym otoczeniu
– Ilustracja przedstawiająca zmierzone wartości w postaci liczbowej, jako wykres słupkowy lub liniowy

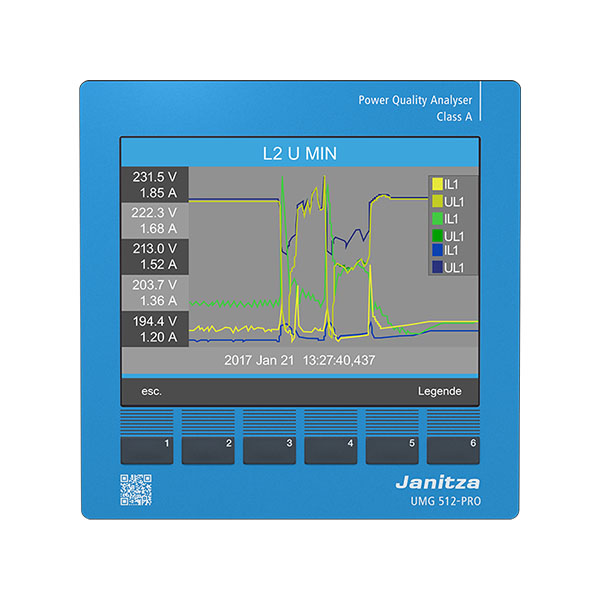

– Przejrzysta i pouczająca reprezentacja wykresów online i zdarzeń dotyczących jakości energii
– Wielojęzyczny: niemiecki, angielski, rosyjski, hiszpański, chiński, francuski, turecki …
Różne charakterystyki:
– 4 wejścia pomiarowe napięcia i 6 prądów
– 2 wejścia cyfrowe, np. Jako rejestrator danych dla licznika S0
– 2 wyjścia cyfrowe do komunikatów alarmowych lub np. Do podłączenia do BMS lub PLC
– Dowolne nadawanie nazw cyfrowym IO, np. Jeśli są używane jako rejestrator danych
Wszechstronne możliwości komunikacji i połączeń:
– Modbus
– Profibus
– Ethernet (TCP / IP)
– Cyfrowe wejścia / wyjścia
– BACnet (opcjonalnie)
– Konfigurowalny firewall
Nowoczesna architektura komunikacji przez Ethernet:
– Prosta integracja w sieci Ethernet
– Niezawodne i zoptymalizowane kosztowo ustanowienie komunikacji
– Idealne dla struktur Master-Slave
– Wysoka elastyczność dzięki zastosowaniu otwartych standardów
– Integracja z systemami PLC i BMS poprzez dodatkowe interfejsy
– Różne Protokoły IP: SNMP, ICMP (Ping), NTP, FTP…
– Do 4 portów jednocześnie
Strona główna urządzenia pomiarowego:
– Serwer sieciowy na urządzeniu pomiarowym, tj. Wbudowana strona główna urządzenia
– Możliwość rozszerzenia funkcji za pomocą aplikacji
– Zdalna obsługa wyświetlacza urządzenia przez stronę główną
– Obszerne dane pomiarowe, w tym. PQ (stany nieustalone, zdarzenia …)
– Dane online dostępne bezpośrednio przez stronę główną, dane historyczne opcjonalnie przez monitor wartości pomiarowych APP, 51.00.245
Protokół BACnet do komunikacji w budynku:
– Optymalna współpraca między urządzeniami różnych producentów
– Predefiniowane BIBB (BACnet Interoperability Building Block)
– BACnet jest opcjonalnie dostępny z UMG 512-PRO
– UMG 512-PRO obsługuje urządzenie typu B-SA z BIBB DS-RP -B i DS-WP-B
– Ponadto obsługiwane są również BIBB DS-COV-B i DM-UTC-B
Funkcja Modbus Gateway:
– Ekonomiczne podłączenie podrzędnych urządzeń pomiarowych bez interfejsu Ethernet
– Możliwa integracja urządzeń z interfejsem Modbus-RTU (konieczna harmonizacja formatu danych i kodu funkcji) • Dane mogą być skalowane i opisywane
– Minimalna liczba wymaganych adresów IP
– Wypróbowane i przetestowane zintegrowane rozwiązanie bez dodatkowego sprzętu
Programowanie / funkcjonalność PLC:
– Dalsze przetwarzanie danych pomiarowych w urządzeniu pomiarowym (inteligencja lokalna)
– Funkcje monitorowania i alarmów łatwe do zaprogramowania
– Trwałe rozszerzenia funkcjonalne daleko wykraczające poza czysty pomiar
– Wszechstronne opcje programowania dzięki – programowaniu kodu źródłowego Jasic® – programowaniu graficznemu
– Kompletne aplikacje z biblioteki Janitza
Duża pamięć danych pomiarowych:
– 256 MB pamięci danych
– Zakres pamięci do 2 lat (zależnie od konfiguracji)
– Indywidualnie konfigurowane zapisy
– Dowolny wybór czasów uśredniania rejestracji
– Szablon zapisów PQ wstępnie skonfigurowany dla konwencjonalnych standardów (np. EN 50160)
– Zdefiniowane przez użytkownika możliwa segmentacja pamięci
Wydajne zarządzanie alarmami:
– Informacje dostępne natychmiast przez e-mail
– Informowanie personelu konserwacyjnego za pośrednictwem wydajnej strony głównej urządzenia
– Za pomocą wyjść cyfrowych, adresów Modbus, oprogramowania do monitorowania sieci energetycznej GridVis®
– Programowanie za pomocą Jasic® lub programowania graficznego
– Dalsze funkcje zarządzania alarmami przez GridVis®-Service zarządzanie alarmami
Reprezentacja obciążenia szczytowego:
– Przedstawienie 3 najwyższych miesięcznych szczytów mocy na wyświetlaczu LCD (P, Q, S)
– Wykres słupkowy przedstawiający szczytowe wartości mocy w ciągu 3 lat na wyświetlaczu LCD (P, Q, S)
– Zwykły tekst reprezentacja na wyświetlaczu LCD (P)
GridVis®-Basic Oprogramowanie do monitorowania sieci energetycznej:
– Wielojęzyczne
– Ręczny odczyt urządzeń pomiarowych
– Ręczne generowanie raportów (raporty jakości i zużycia energii)
– Kompleksowa analiza PQ z indywidualnymi wykresami – Wykresy online – Wykresy historyczne – Zestawy wykresów
– Zintegrowane bazy danych (Janitza DB, Derby DB)
– Programowanie graficzne
– Widoki topologii
– Duży zakres pamięci
Jakość potwierdzona certyfikatem niezależnych instytutów:
– ISO 9001 • Certyfikat zarządzania energią zgodnie z ISO 50001
– Certyfikat klasy A (IEC 61000-4-30)
– Certyfikat UL
– Produkt przetestowany pod kątem kompatybilności elektromagnetycznej

DANE TECHNICZNE

Nazwa		UMG 512-PRO
Numer przedmiotu		5217011	5217003
Napięcie zasilania AC		90 do 240V AC	48 do 110V AC
Napięcie zasilania DC		80 do 300V DC	24 do 150V DC
Opcje urządzenia
Komunikacja BACnet		52.17.081	52.17.081
Masa netto (z dołączonymi złączami)		około. 1080 g (2,38 funta)
Wymiary urządzenia (szer. X wys. X gł.)		około. 144 x 144 x 75 mm (5,64 x 5,64 x 2,95 cala)
Bateria		typ Li-Mn CR2450, 3 V (atest i.a.w. UL 1642)
Zegar (zakres temperatur -40 ° C do +85 ° C)		+ -5 ppm (co odpowiada ok. 3 minutom rocznie)

Transport i przechowywanie Poniższe informacje dotyczą urządzeń, które są transportowane lub przechowywane w oryginalnym opakowaniu.
Swobodny spadek		1 m (39,37 cala)
Temperatura		-25 ° C do +70 ° C (–13 ° F do 158 ° F)

Warunki otoczenia podczas pracy
rządzenie jest przeznaczone do stałego montażu odpornego na warunki atmosferyczne i musi być podłączone do przewodu uziemiającego! Klasa ochrony I wg. z IEC 60536 (VDE 0106, część 1).
Zakres temperatur pracy		–10 ° C do + 55 ° C (14 ° F do 131 ° F)
Wilgotność względna		5 do 95% (przy 25 ° C / 77 ° F) bez kondensacji
Wysokość eksploatacji		0 do 2000 m (1,24 mil) nad poziomem morza
Stopień zanieczyszczenia		2
Pozycja montażowa		pionowo
Wentylacja		wentylacja wymuszona nie jest wymagana.
Ochrona przed wnikaniem ciał stałych i wody – przód – tył		IP40 zgodnie z EN60529 IP20 zgodnie z EN60529

Napięcie zasilania
Instalacje kategorii przepięciowej		300 V CAT III
Ochrona napięcia zasilającego (bezpiecznik)		6 A, typ C (zatwierdzony i.a.w. UL / IEC)
Opcja 230 V: – zakres nominalny – zakres roboczy – pobór mocy		95 V do 240 V (50/60 Hz) / DC 80 V do 300 V ± 10% zakresu znamionowego maks. 7 W / 14 VA
Opcja 24 V: – zakres nominalny – zakres roboczy – pobór mocy		48 V do 110 V (50/60 Hz) / DC 24 do 150 V ± 10% zakresu znamionowego maks. 9 W / 13 VA

Zdolność przyłączeniowa zacisków (napięcie zasilania) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy		0,2 – 4 mm 2AWG 28 – 12
Końcówka kablowa (nieizolowana)		0,2 – 2,5 mm 2AWG 26 – 14
Końcówka kablowa (izolowana)		0,2 – 2,5 mm 2 AWG 26 – 14
Moment dokręcania		0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala)
Długość zdzierania		7 mm (0,2756 cala)
Pomiar prądu
Prąd znamionowy		5A
Rozkład		0.1mA
Zakres pomiaru		0.005 do 7A rms
Przekroczony zakres pomiarowy (przeciążenie)		Od 8.5A mps
współczynnik szczytu		1.41
Kategoria przepięciowa		230 V opcja: 300 V CAT III 24 V opcja: 300 V CAT II
Skok napięcia pomiarowego		4kV
Pobór energii		około 0.2 VA (Ri = 5 mOhm)
Przeciążenie przez 1 sek.		120 A (sinusoidalny)
Częstotliwość próbkowania		25,6 kHz / fazę

Pomiar napięcia
Wejścia pomiarowe napięcia przystosowane są do pomiarów w następujących układach zasilania:
Trójfazowe systemy 4-przewodowe o napięciu znamionowym do		417 V / 720 V (+ 10%) 347 V / 600 V (UL)
Trójfazowe systemy 3-przewodowe o napięciu znamionowym do		600 V (+10%)
Z punktu widzenia bezpieczeństwa i niezawodności wejścia pomiaru napięcia są zaprojektowane w następujący sposób:
Kategoria przepięciowa		600V CAT III
Skok napięcia pomiarowego		6kV
Ochrona pomiaru napięcia		1-10A
Zakres pomiarowy LN		0 1) do 600V rms
Zakres pomiarowy LL		0 1) do 1000V rms
Rozkład		0.01V
Współczynnik szczytu		1,6 (w odniesieniu do 600V rms)
Impedancja		4 MOhm / fazę
Pobór energii		Około 0.1VA
Częstotliwość próbkowania		25.6kHz/fazę
Stany nieustalone		39 μs
Udin 2) zgodnie z EN61000-4-30		100 do 250V
Zakres migotania (dU / U)		27.5%
Częstotliwość drgań podstawowych – Rozdzielczość		15 do 440 Hz 0.001 Hz
1) Urządzenie może określać zmierzone wartości tylko wtedy, gdy napięcie LN większe niż 10 Veff lub napięcie LL większe niż 18 Veff jest przyłożone do co najmniej jednego wejścia pomiaru napięcia. 2) Udin = uporządkowane napięcie wejściowe zgodnie z normą DIN EN 61000-4-30
Dokładność pomiaru kąta fazowego		0.075°
Zdolność przyłączeniowa zacisków (pomiar napięcia) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy		0.2-4mm 2, AWG 28-12
Końcówka kablowa (nieizolowana)		0.2 – 4 mm2, AWG 26 – 14
Końcówka kablowa (izolowana)		0.2 – 2.5 mm2, AWG 26 – 14
Moment dokręcania		0.4 – 0.5 Nm (3.54 – 4.43 lbf cala)
Długość zdzierania		7 mm (0.2756cala)

Zdolność przyłączeniowa zacisków (pomiar prądu) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy		0.2 – 4 mm2, AWG 28 – 12
Końcówka kablowa (nieizolowana)		0.2 – 4 mm2, AWG 26 – 12
Końcówka kablowa (izolowana)		0.2 – 2.5 mm2, AWG 26 – 14
Moment dokręcania		0.4 – 0.5 Nm (3.54 – 4.43 lbf cala)
Długość zdzierania		7 mm (0.2756 cala)

Monitorowanie prądu różnicowego (RCM)
Prąd znamionowy		30 mA rms
Zakres pomiaru		0 do 40 mA rms
Prąd wyzwalający		100 μA
Rozkład		1 μA
współczynnik szczytu		1,414 (dotyczy 40 mA)
Obciążenie		4 Ohm
Przeciążenie przez 1 sek.		5 A
Długotrwałe przeciążenie		1 A
Przeciążenie przez 20 ms		50 A
Monitorowanie prądu różnicowego		zgodnie z IEC / TR 60755 (2008-01), typ A.
Maksymalne obciążenie zewnętrzne		300 Ohm (do wykrywania przerwania kabla)

Zdolność przyłączeniowa zacisków (monitorowanie prądu resztkowego) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy		0.2 – 1.5 mm2, AWG 28 – 16
Końcówka kablowa (nieizolowana)		0.2 – 1.5 mm2, AWG 26 – 16
Końcówka kablowa (izolowana)		0.2 – 1.5 mm2, AWG 26 – 16
Moment dokręcania		0.2 – 0.25 Nm (1.77 – 2.21 lbf )
Długość zdzierania		7 mm (0.2756 cala)
Długość kabla		do 30 m (32,81 jarda) nieekranowany, od 30 m (32,81 jarda) ekranowany

Wejście pomiaru temperatury Pomiar 3-przewodowy
Czas aktualizacji		1 sek.
Podłączane czujniki		PT100, PT1000, KTY83, KTY84
Całkowite obciążenie (kabel czujnika)		max. 4 kOhm
Długość kabla		do 30 m nieekranowany, od 30 m ekranowany

Typ czujnika	Zakres temperatury	Zakres rezystorów	Niepewność pomiaru
KTY83	–55 ° C do 175 ° C (–67 ° F .. do 347 ° F)	500 Ohm do 2.6 kOhm	±1.5% rng
KTY84	–40 ° C do 300 ° C (–40 ° F .. do 572 ° F)	350 Ohm do 2.6k Ohm	±1.5% rng
PT100	–99 °C do 500 °C (–146,2 ° F .. do 932 °F)	60 Ohm do 180 Ohm	±1.5% rng
PT1000	–99° C to +500° C (–146.2 °F ..to 932 °F)	600 Ohm to 1.8k Ohm	±1.5% rng

Zdolność przyłączeniowa zacisków (wejście termistora) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy		0.2 – 1.5 mm2, AWG 28 – 16
Końcówka kablowa (nieizolowana)		0.2 – 1.5 mm2, AWG 26 – 16
Końcówka kablowa (izolowana)		0.2 – 1.5 mm2, AWG 26 – 16
Moment dokręcania		0.2 – 0.25 Nm (1.77 – 2.21 lbf cala)
Długość zdzierania		7 mm (0.2756 cala)

Wejścia cyfrowe 2 Wejścia cyfrowe ze wspólnym uziemieniem
Maksymalna częstotliwość licznika		20 Hz
Czas odpowiedzi (program Jasic)		200ms
Obecny sygnał wejściowy		18 V do 28 V (typowo 4 mA) (zasilanie SELV lub PELV)
Brak sygnału wejściowego		0 do 5 V DC, prąd mniejszy niż 0,5 mA
Długość kabla		do 30 m (32,81 jarda) nieekranowany, od 30 m (32,81 jarda) ekranowany

Wyjścia cyfrowe 2 wyjścia cyfrowe ze wspólnym uziemieniem; sprzęgacz optyczny, nie odporny na zwarcia
Napięcie zasilania		20 V – 30 V DC (zasilanie SELV lub PELV)
Napięcie przełączania		max. 60 V DC
Prąd przełączania		max. 50 mAeff AC/DC
Czas odpowiedzi (program Jasic)		200ms
Częstotliwość przełączania		Max 20Hz
Długość kabla		do 30 m (32,81 jarda) nieekranowany, od 30 m (32,81 jarda) ekranowany

Zdolność przyłączeniowa zacisków (interfejs szeregowy – RS485) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy		0.2 – 1.5 mm2, AWG 28 – 16
Końcówka kablowa (nieizolowana)		0.2 – 1.5 mm2, AWG 26 – 16
Końcówka kablowa (izolowana)		0.2 – 1.5 mm2, AWG 26 – 16
Moment dokręcania		0.2 – 0.25 Nm (1.77 – 2.21 lbf cala)
Długość zdzierania		7 mm (0.2756 cala)

Interfejs Profibus
Połączenie		SUB D 9-stykowe
Protokół		Profibus DP / V0 zgodnie z EN 50170
Prędkość przesyłu danych		9,6 kBaud do 12 MBaud

Interfejs Ethernet
Połączenie		RJ45
Funkcje		Brama Modbus, wbudowany serwer sieciowy (HTTP)
Protokoły		CP / IP, EMAIL (SMTP), klient DHCP (BootP), Modbus / TCP, Modbus RTU przez Ethernet, FTP, ICMP (Ping), NTP, TFTP, BACnet (opcjonalnie), SNMP

Oprogramowanie układowe		Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis® Pobieranie oprogramowania sprzętowego (bezpłatnie) ze strony internetowej: www.janitza.com

CHARAKTERYSTYKA

Komunikacja:
– Profibus (DP / V0)
– Modbus (RTU, TCP, Gateway)
– TCP / IP
– BACnet (opcjonalnie)
– HTTP, T FTP (transfer plików)
– NTP (synchronizacja czasu)
– SMTP (funkcja poczty elektronicznej)
– DHCP
– SNMP
Jakość energii:
– Harmoniczne do 63. harmonicznej, nieparzyste / parzyste
– Pomiar migotania
– Krótkotrwałe przerwy (od 10 ms)
– Rejestrator stanów przejściowych (> 39 μs)
– Prądy rozruchowe (> 10 ms)
– Asymetria
– Rejestracja półfalowych RMS (do 11 min.)
– Zdarzenia mogą być wyświetlane jako przebiegi
2 wejścia cyfrowe:
– Wejście impulsowe
– Wejście logiczne
– Monitorowanie stanu
– Przełączanie HT / LT
Interfejsy:
– Ethernet
– Profibus (DSUB-9)
– RS485 Modbus (listwa zaciskowa)
Pamięć zmierzonych danych:
– 256 MB Flash
– 32 MB SDRAM
2 wyjścia cyfrowe:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne
Wejście termistorowe:
– PT100, PT1000, KTY83, KTY84
Dokładność pomiaru:
– Energia: Klasa 0,2S (… / 5 A)
– Prąd: 0,1%
– Napięcie: 0,1%
Język programowania:
– Programowanie graficzne
– Jasic®
– Funkcjonalność PLC
RCM – Monitorowanie prądu resztkowego:
– 2 wejścia prądu resztkowego
Sieci:
– Sieci IT, TN, TT
– Sieci 3 i 4-fazowe
Oprogramowanie do monitorowania sieci energetycznej:
– Bezpłatne GridVis®-Basic

DO POBRANIA

Instrukcja obsługi i dane techniczne UMG 512 JANITZA

Karta katalogowa UMG 512 JANITZA

Arkusz danych UMG 512 PRO JANITZA

Skrócona instrukcja montażu i obsługi UMG 512 PRO JANITZA

Certyfikat

Oprogramowanie GridVis Krótki przewodnik UMG 512-PRO JANITZA

APLIKACJE W ZESTAWIE

MONITOR POMIARÓW
Konfigurowalne wyświetlanie bieżących i historycznych wartości pomiarowych z automatycznym skalowaniem. Graficzna reprezentacja na stronie głównej urządzenia bez konieczności instalacji dodatkowego oprogramowania.

EN 50160 WATCHDOG PRO
Stałe monitorowanie jakości zasilania zgodnie z normą EN 50160 w sieciach energetycznych.

IEC 61000-2-4 WATCHDOG PRO
Stałe monitorowanie jakości zasilania zgodnie z normą EC 61000-2-4 w sieciach energetycznych klientów.

APLIKACJE - INTELIGENTNE ROZSZERZENIA FUNKCJONALNE, BEZPOŚREDNIO "NA POKŁADZIE"
→Za pomocą aplikacji urządzenia pomiarowe Janitza są rozszerzane o nowe funkcje. Wszystkie aplikacje mogą być przesyłane za pomocą menedżera urządzeń (część składowa GridVis®) i za pośrednictwem urządzeń podłączonych do sieci Ethernet - tylko do jednego urządzenia lub do wielu urządzeń pomiarowych jednocześnie.
→Janitza wyposażyła serię PRO w aplikacje w celu zwiększenia możliwości urządzeń pomiarowych. Dzięki połączeniu urządzeń pomiarowych, aplikacji i oprogramowania, dane pomiarowe są łatwiej interpretowane i dostępne dla użytkownika w dowolnym czasie i miejscu. Pozwala to uniknąć czasochłonnych i kosztownych obliczeń ręcznych.
→Aplikacje rozszerzają, na przykład, narzędzia do analizy i wizualizacji, za pomocą których zdarzenia napięciowe zgodnie z "IEC 61000-2-4" i "EN 50160" mogą być analizowane i odtwarzane na stronie głównej urządzenia. Proste funkcje prezentacji (np. funkcja sygnalizacji świetlnej) sprawiają, że usterki są widoczne w odpowiednim czasie. Umożliwia to szybką interwencję, dzięki czemu procesy operacyjne mogą być kontynuowane bez zakłóceń.
→Ponadto możliwe jest również wdrożenie dalszych modułów funkcyjnych, monitorowanie wartości progowych i wysyłanie komunikatów o usterkach za pośrednictwem poczty elektronicznej.

MONITOR POMIAROWY:
KONFIGUROWALNE WYŚWIETLANIE BIEŻĄCYCH I HISTORYCZNYCH WARTOŚCI POMIAROWYCH Z AUTOMATYCZNYM SKALOWANIEM. GRAFICZNA REPREZENTACJA NA STRONIE GŁÓWNEJ URZĄDZENIA BEZ KONIECZNOŚCI INSTALACJI DODATKOWEGO OPROGRAMOWANIA.
→Aplikacja "Monitor pomiarów" wyświetla zdefiniowany przez użytkownika wybór wartości mierzonych w czasie rzeczywistym, a także historyczne wartości mierzone z pamięci wewnętrznej, w postaci wykresów na stronie głównej urządzenia Janitza UMG. Najważniejsze dla użytkownika wartości pomiarowe są wyświetlane graficznie w atrakcyjny wizualnie sposób za pomocą funkcji "przeciągnij i upuść". Okno czasowe historycznych danych pomiarowych może być skalowane przez użytkownika bezpośrednio na wykresie. Szczegółowy widok wykresów jest zatem interaktywny.
→Skalowanie jest automatyczne podczas wyświetlania wartości mierzonych w czasie rzeczywistym. Oprócz kodowania kolorystycznego prezentacji wykresu, możliwe jest również eksportowanie wykresów jako plików graficznych.
→Dane mogą być łatwo analizowane na pierwszy rzut oka za pomocą tego graficznego przygotowania. Rozwiązanie internetowe oferuje zalety stałej dostępności, zarówno na mobilnych urządzeniach końcowych, jak i na komputerach.
KORZYŚCI:
•Dostęp do bieżących i historycznych wartości pomiarowych
•Wyświetlacz ze skalowalną podstawą czasu
•Szybka i łatwa obsługa dzięki funkcji "przeciągnij i upuść"
•Rozwiązanie internetowe bez konieczności instalacji dodatkowego oprogramowania
Możliwość wywoływania na różnych urządzeniach, takich jak PC, laptop, tablet i smartfon

EN 50160 WATCHDOG PRO:
STAŁE MONITOROWANIE JAKOŚCI ZASILANIA ZGODNIE Z NORMĄ EN 50160 W SIECIACH ENERGETYCZNYCH.
→Jako obowiązująca norma, EN 50160 stanowi punkt odniesienia dla opisu jakości dostaw energii elektrycznej w publicznych sieciach zasilających i ma zastosowanie w całej Europie.
→Zakłócenia napięcia występujące w publicznych systemach dystrybucji energii prowadzą również do zakłóceń w sieciach przemysłowych klientów i mogą skutkować uszkodzeniem maszyn i przerwami w procesach produkcyjnych. Aby uniknąć długotrwałych zakłóceń i możliwych szkód, konieczne jest, aby pobierana energia była poddawana kontroli "przychodzących towarów". W tym celu konieczne jest bezpieczne pod względem prawnym i ciągłe monitorowanie jakości zasilania.
→Aplikacja do monitorowania jakości energii "EN 50160 Watchdog" pomaga w przeprowadzeniu standardowej interpretacji bezpośrednio przez urządzenie pomiarowe, w formie analizy odpowiednich danych i ich porównania z wartościami progowymi. Zintegrowana wizualizacja, zaprojektowana w formie wskaźnika w stylu sygnalizacji świetlnej, umożliwia natychmiastowe wykrycie w przypadku naruszenia wartości progowych z normy.
TWOJE KORZYŚCI:
•Zintegrowana funkcja watchdog do automatycznej interpretacji norm i monitorowania wartości progowych (zgodnie z normą EN 50160)
•Lokalna analiza danych - brak konieczności przesyłania dużych ilości danych pomiarowych z urządzenia pomiarowego do systemu hosta
•Analiza jakości sieci możliwa nawet bez kompleksowej wiedzy na temat PQ
•Szybkie wykrywanie zdarzeń niezgodnych z umowami jakościowymi
•Zgodne z normami i ciągłe monitorowanie oraz kontrola "towarów przychodzących" w zakresie dostaw energii.

EC 61000-2-4 WATCHDOG PRO:
STAŁE MONITOROWANIE JAKOŚCI ZASILANIA ZGODNIE Z NORMĄ EC 61000-2-4 W SIECIACH ENERGETYCZNYCH KLIENTÓW.
→Norma "IEC 61000-2-4" określa limity dla przemysłowych i prywatnych systemów dystrybucji energii. Stanowi ona normę przewodnią dla wielu norm konstrukcyjnych produktów i maszyn oraz definiuje poziomy odporności na zakłócenia napięcia, które muszą być spełnione przez maszyny i systemy w operacjach przemysłowych we wszystkich stanach roboczych. Jeśli poziom ten zostanie przekroczony - w szczególności w dłuższych okresach czasu - może to prowadzić do awarii, niepotrzebnych kosztów napraw, a nawet przestojów w produkcji.
→Ciągłe monitorowanie jakości zasilania we wszystkich systemach technicznych zgodnie z normą IEC 61000-2-4 jest konieczne w celu zagwarantowania bezawaryjnej pracy zainstalowanych systemów i maszyn.
→Aplikacja Janitza "IEC 61000-2-4 Watchdog" automatycznie przeprowadza złożoną analizę danych pomiarowych zgodnie z wartościami progowymi norm dla użytkownika.
KORZYŚCI:
•Zintegrowana funkcja watchdog do automatycznej interpretacji norm i monitorowania wartości progowych
•Brak konieczności przesyłania dużych ilości danych pomiarowych z urządzenia pomiarowego do systemu hosta
•Analiza jakości sieci bez kompleksowej wiedzy na temat PQ
•Szybkie wykrywanie zdarzeń niezgodnych z umowami jakościowymi
•Zgodny z normami i ciągły monitoring w celu ochrony zainstalowanych systemów firmy

OBSZAR ZASTOSOWAŃ

– Ciągłe monitorowanie jakości energii
– Analiza harmonicznych z problemami z jakością energii
– Sprawdzenie wewnętrznej sieci zasilającej zgodnie z EN 61000-4-7, EN 61000-4-15, IEC 61000-4-30
– Analiza usterek w przypadku problemów z dostaw energii
– Dokumentacja jakości energii dla klientów i organów regulacyjnych
– Bramka Ethernet dla podrzędnych punktów pomiarowych
– Generator raportów dla standardów jakości energii: EN 50160, IEE519, EN61000-2-4, ITIC …
– Generator raportów dotyczących zużycia energii
– Tablica rozdzielcza energii
– Zdalne monitorowanie krytycznych procesó

FUNKCJE I CECHY

→JAKOŚĆ ZASILANIA:
•Analiza harmonicznych do 63. harmonicznej, parzyste / nieparzyste (U, I, P, Q)
•Interharmoniczne (U, I)
•Współczynnik zniekształceń THD-U / THD-I / TDD
•Pomiar dodatniej, ujemnej i zerowej składowej sekwencji
•Niezrównoważenie
•Kierunek pola wirowania
•Współczynnik szczytu napięcia
•Pomiar migotania światła zgodnie z normą DIN EN 61000-4-15
•Rejestrowanie i przechowywanie stanów nieustalonych (> 39 µs)
•Krótkotrwałe przerwy (> 10 ms)
•Monitorowanie procesów rozruchu
→WYSOKA JAKOŚĆ POMIARU:
•Stały pomiar rzeczywistej wartości skutecznej
•Proces pomiarowy zgodny z normą IEC 61000-4-30
•Certyfikowana dokładność pomiaru zgodnie z klasą A
•Ciągłe próbkowanie wejść pomiarowych napięcia i prądu z częstotliwością 25,6 kHz
•512 punktów pomiarowych na okres
•Zapis ponad 2000 wartości pomiarowych na cykl pomiarowy
•Dokładność pomiaru energii czynnej: Klasa 0,2S
•Szybki pomiar umożliwia rejestrowanie nawet szybkich stanów nieustalonych od 39 µs
•Rejestrowanie prądów i napięć (15 – 440 Hz)
→PRZYJAZNY DLA UŻYTKOWNIKA, KOLOROWY WYŚWIETLACZ GRAFICZNY Z INTUICYJNYMI WSKAZÓWKAMI DLA UŻYTKOWNIKA:
•Kolorowy wyświetlacz graficzny o wysokiej rozdzielczości 320 x 240, 256 kolorów, 6 przycisków
•Przyjazna dla użytkownika, intuicyjna i intuicyjna obsługa
•Podświetlenie dla optymalnego odczytu, nawet w ciemniejszym otoczeniu
•Ilustracja zmierzonych wartości w formie liczbowej, jako wykres słupkowy lub liniowy
•Przejrzysta i bogata w informacje prezentacja wykresów online i zdarzeń związanych z jakością zasilania
•Wielojęzyczny: niemiecki, angielski, rosyjski, hiszpański, chiński, francuski, turecki …

→RCM (MONITOROWANIE PRĄDU SZCZĄTKOWEGO):
•Ciągłe monitorowanie prądów szczątkowych (Residual Current Monitor, RCM)
•Alarmowanie w przypadku osiągnięcia ustawionego progu prądu zwarciowego
•Reakcje w czasie zbliżonym do rzeczywistego w celu uruchomienia środków zaradczych
•Stały pomiar RCM dla systemów pracujących w trybie ciągłym bez możliwości wyłączenia
•Idealny do centralnego punktu uziemienia w systemach TN-S
→PROTOKÓŁ BACNET DO KOMUNIKACJI W BUDYNKU:
Optymalna interoperacyjność między urządzeniami różnych producentów
Predefiniowane bloki BIBB (BACnet Interoperability Building Block)
BACnet jest opcjonalnie dostępny z UMG 512-PRO
UMG 512-PRO obsługuje urządzenia typu B-SA z modułami BIBB DS-RP-B i DS-WP-B.
Ponadto obsługiwane są również moduły BIBB DS-COV-B i DM-UTC-B.
→WSZECHSTRONNE MOŻLIWOŚCI KOMUNIKACJI I POŁĄCZEŃ:
•4 wejścia pomiaru napięcia i 6 wejść pomiaru prądu
•2 wejścia cyfrowe, np. jako rejestrator danych dla miernika S0
•2 wyjścia cyfrowe dla komunikatów alarmowych lub np. do podłączenia do BMS lub PLC
•Dowolne przypisywanie nazw dla cyfrowych wejść/wyjść, np. w przypadku użycia jako rejestrator danych
•Modbus
•Profibus
•Ethernet (TCP/IP)
•Cyfrowe wejścia/wyjścia
•BACnet (opcjonalnie)
•Konfigurowalny firewall
→NOWOCZESNA ARCHITEKTURA KOMUNIKACJI PRZEZ ETHERNET:
•Prosta integracja z siecią Ethernet
•Niezawodne i zoptymalizowane kosztowo nawiązywanie komunikacji
•Idealny dla struktur Master-Slave
•Wysoka elastyczność dzięki zastosowaniu otwartych standardów
•Integracja z systemami PLC i BMS poprzez dodatkowe interfejsy
•Różne protokoły IP: SNMP, ICMP (Ping), NTP, FTP …
•Do 4 portów jednocześnie
→PROGRAMOWANIE / FUNKCJONALNOŚĆ PLC:
•Dalsze przetwarzanie danych pomiarowych w urządzeniu pomiarowym (lokalna inteligencja)
•Łatwe do zaprogramowania funkcje monitorowania i alarmu
•Zrównoważone rozszerzenia funkcjonalne daleko wykraczające poza czysty pomiar
•Wszechstronne opcje programowania z kodem źródłowym Jasic®
•Programowanie graficzne
•Kompletne aplikacje z biblioteki Janitza
→DUŻA PAMIĘĆ DANYCH POMIAROWYCH:
•256 MB pamięci danych
•Zakres pamięci do 2 lat (w zależności od konfiguracji)
•Indywidualnie konfigurowalne zapisy
•Możliwość dowolnego wyboru czasu uśredniania zapisu
•Szablon zapisu PQ wstępnie skonfigurowany dla konwencjonalnych standardów (np. EN 50160)
•Możliwość segmentacji pamięci zdefiniowanej przez użytkownika
→ZAAWANSOWANE ZARZĄDZANIE ALARMAMI:
•Informacje dostępne natychmiast przez e-mail
•Informowanie personelu konserwacyjnego za pośrednictwem zaawansowanej strony głównej urządzenia
•Poprzez wyjścia cyfrowe, adresy Modbus, oprogramowanie GridVis
•Programowanie przez Jasic® lub programowanie graficzne
•Dalsze funkcje zarządzania alarmami poprzez GridVis®-Service alarm management.
→REPREZENTACJA OBCIĄŻENIA SZCZYTOWEGO I ZARZĄDZANIE OBCIĄŻENIEM SZCZYTOWYM:
•Ilustracja 3 najwyższych miesięcznych szczytów mocy na wyświetlaczu LCD (P, Q, S)
•Wykres słupkowy wartości szczytowych mocy w ciągu 3 lat na wyświetlaczu LCD (P, Q, S)
•Zwykła reprezentacja tekstowa na wyświetlaczu LCD (P)

TWOJE KORZYŚCI

– Dostęp do zaawansowanej strony głównej urządzenia przez przeglądarkę internetową
– Stała dostępność danych pomiarowych
– Brak konieczności instalacji oprogramowania
– Dane online, dane historyczne itp. mogą być wywoływane bezpośrednio przez stronę główną urządzenia
– Możliwość rozszerzenia funkcji za pomocą aplikacji
– Zdalna obsługa wyświetlacza urządzenia za pośrednictwem strony głównej
– Zintegrowany czujnik PQ
– Hiperłącza dostarczają bardziej szczegółowych informacji
– Zintegrowany monitor wartości mierzonych
– Przegląd zdarzeń i stanów nieustalonych w sieci
– Wygodny wybór trybu obliczeniowego do wyświetlania danych pomiarowych zgodnie z normą IEC 61000-2-4 lub EN 50160 (dotyczy UMG 605-PRO i UMG 512-PRO)

OCENA DOSTĘPNA PRZEZ CAŁY CZAS
→Każde urządzenie pomiarowe ma zintegrowany serwer sieciowy, który ma oddzielną stronę główną. Urządzenie pomiarowe może być obsługiwane w taki sam sposób za pośrednictwem strony głównej, jak za pomocą wyświetlacza urządzenia.
→Co więcej, można również wywołać obszerne bieżące i historyczne dane pomiarowe, w tym analizę jakości energii. Zaletą strony głównej urządzenia jest stała dostępność danych pomiarowych – bez wcześniejszej instalacji oprogramowania.
→Użytkownik może natychmiast uzyskać przegląd wszystkich danych energetycznych. Strona główna urządzenia może być wyświetlana na dowolnym urządzeniu końcowym i zostanie dostosowana do funkcji urządzenia (Responsive Design).
→Prosta obsługa jest możliwa dzięki jednolitej konstrukcji oprogramowania wizualizacyjnego GridVis® i strony głównej urządzenia.

CERTYFIKOWANA JAKOŚĆ PRZEZ NIEZALEŻNE INSTYTUTY
•ISO 9001
•Zarządzanie energią certyfikowane zgodnie z ISO 50001
•Certyfikat klasy A (IEC 61000-4-30)
•Certyfikat UL
Produkt przetestowany pod kątem kompatybilności elektromagnetycznej

NUMERY ARTYKUŁÓW

UMG 512-PRO
Napięcie zasilania
95 … 240 V AC / 80 … 300 V DC

52.17.011

UMG 512-PRO
Napięcie zasilania
48 … 110 V AC / 24 … 150 V DC

52.17.003

Analizator jakości energii klasy A Janitza UMG 512 PRO 95 …. 240 V AC, 80 …. 300 V DC

Analizator jakości energii klasy A Janitza UMG 512 PRO 95 …. 240 V AC, 80 …. 300 V DC

12,755.60 zł netto

nr katalogowy: 5217011

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis

DANE TECHNICZNE

Nazwa

UMG 512-PRO

Numer przedmiotu

5217011

5217003

Napięcie zasilania AC

90 do 240V AC

48 do 110V AC

Napięcie zasilania DC

80 do 300V DC

24 do 150V DC

Opcje urządzenia

Komunikacja BACnet

52.17.081

52.17.081

Masa netto (z dołączonymi złączami)

około. 1080 g (2,38 funta)

Wymiary urządzenia (szer. X wys. X gł.)

około. 144 x 144 x 75 mm (5,64 x 5,64 x 2,95 cala)

Bateria

typ Li-Mn CR2450, 3 V (atest i.a.w. UL 1642)

Zegar (zakres temperatur -40 ° C do +85 ° C)

+ -5 ppm (co odpowiada ok. 3 minutom rocznie)

Transport i przechowywanie

Poniższe informacje dotyczą urządzeń, które są transportowane lub przechowywane w oryginalnym opakowaniu.

Swobodny spadek

1 m (39,37 cala)

Temperatura

-25 ° C do +70 ° C (–13 ° F do 158 ° F)

Warunki otoczenia podczas pracy

rządzenie jest przeznaczone do stałego montażu odpornego na warunki atmosferyczne i musi być podłączone do przewodu uziemiającego! Klasa ochrony I wg. z IEC 60536 (VDE 0106, część 1).

Zakres temperatur pracy

–10 ° C do + 55 ° C (14 ° F do 131 ° F)

Wilgotność względna

5 do 95% (przy 25 ° C / 77 ° F) bez kondensacji

Wysokość eksploatacji

0 do 2000 m (1,24 mil) nad poziomem morza

Stopień zanieczyszczenia

2

Pozycja montażowa

pionowo

Wentylacja

wentylacja wymuszona nie jest wymagana.

Ochrona przed wnikaniem ciał stałych i wody

– przód

– tył

IP40 zgodnie z EN60529

IP20 zgodnie z EN60529

Napięcie zasilania

Instalacje kategorii przepięciowej

300 V CAT III

Ochrona napięcia zasilającego (bezpiecznik)

6 A, typ C (zatwierdzony i.a.w. UL / IEC)

Opcja 230 V:

– zakres nominalny

– zakres roboczy

– pobór mocy

95 V do 240 V (50/60 Hz) / DC 80 V do 300 V

± 10% zakresu znamionowego

maks. 7 W / 14 VA

Opcja 24 V:

– zakres nominalny

– zakres roboczy

– pobór mocy

48 V do 110 V (50/60 Hz) / DC 24 do 150 V

± 10% zakresu znamionowego

maks. 9 W / 13 VA

Zdolność przyłączeniowa zacisków (napięcie zasilania)

Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!

Jednordzeniowy, wielordzeniowy, drobnozwojowy

0,2 – 4 mm 2AWG 28 – 12
