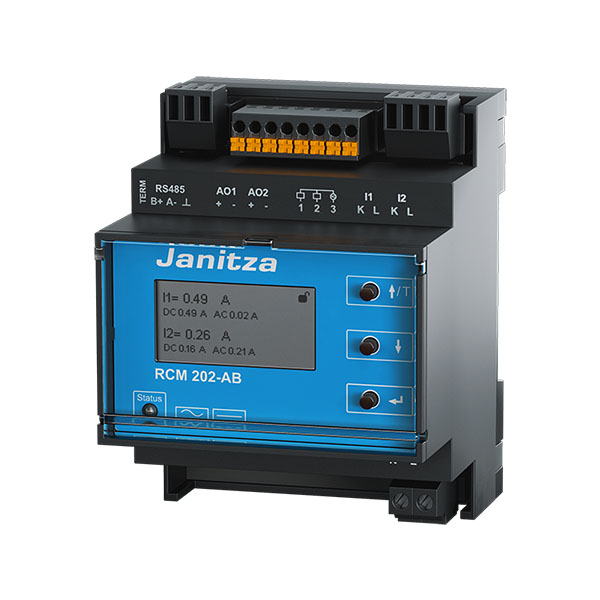

Analizator prądów upływowych RCM 202-AB

Analizator prądów upływowych RCM 202-AB

3,436.40  netto

RCM 202-AB umożliwia ciągłe monitorowanie systemów TN-S i jest zgodny z normą DIN EN 62020 / VDE 0663 / IEC 62020. Dotyczy to urządzeń monitorujących prąd różnicowy, które sprawdzają obwody pod kątem występowania prądu różnicowego i wyzwalają alarm, jeśli ustawione przekroczona wartość alarmowa. Dwukanałowy czujnik prądu różnicowego jest odpowiedni do monitorowania prądów różnicowych typu A do typu B+

nr katalogowy: 1401627

Brak w magazynie

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis

APLIKACJE:

RCM 202-AB Monitorowanie prądów różnicowych typu A do B +

Dwukanałowe urządzenie monitorujące prąd różnicowy spełnia wymagania normy DIN EN 62020. Powtarzający się test izolacji można pominąć lub przynajmniej ograniczyć. Typowe zastosowania to główne tablice rozdzielcze niskiego napięcia (LVMDB) i subrozdzielnice (SDP) w systemach uziemionych (np. Systemy TN-S). RCM 202-AB jest bezpieczną alternatywą dla różnych branż, jeśli nie można tolerować przerw w zasilaniu przez wyłącznik różnicowoprądowy (RCD) lub pomiar rezystancji izolacji. Możliwa jest pełna integracja z oprogramowaniem GridVis®. Urządzenie można zintegrować bezpośrednio poprzez interfejs RS-485.

Opatentowana metoda pomiaru

Nadaje się jako RCM w dowolnym miejscu, np. systemy prądu stałego, przemienniki częstotliwości lub aplikacje o podwyższonych wymaganiach w zakresie ochrony przeciwpożarowej

– Możliwość łączenia z dowolnym standardowym przekładnikiem różnicowoprądowym Janitza

– Prądy szczątkowe typu A do typu B

– Możliwy pomiar do 20 kHz (typ B)

– Dokładny pomiar na kilku poziomach

DANE TECHNICZNE

TRANSFORMATOR PRĄDU SZCZĄTKOWEGO:

– Pomiar prądu resztkowego, do 2 przekładników różnicowoprądowych

– Zakres pomiarowy, AC / DC 10 mA … 20 A

ANALIZA RCM :

– Ocena AC i DCH widma harmonicznego do 2 kHz, typ B

-Prąd stały do ​​20 kHz, typ A, typ B+

URZĄDZENIA PERYFERYJNE:

– 2 wyjścia analogowe

– 2 wyjścia alarmowe

– Kompatybilne z wejściami RCM UMG 96-RM-E

OPATENTOWANA METODA POMIAROWA:

– Pomiar typu A, B, B z pasywnymi przekładnikami różnicowoprądowymi

OBSŁUGA NA MIEJSCU:

– Wyświetlacz LCD o wysokiej rozdzielczości z intuicyjną obsługą

DO POBRANIA

janitza-inst-rcm202ab-en.pdf

janitza-bhb-rcm202ab-en.pdf

janitza-rcm-201-rogo-rcm-202-ab-en.pdf
